[NVIDIA] NVLink vs NCCL 한방 정리!!









1️⃣ NVLink vs NCCL 한방 정리

구분	NVLink	NCCL
정체	GPU 간 물리 연결(하드웨어)	GPU 간 통신 라이브러리(소프트웨어)
역할	GPU ↔ GPU 데이터 고속 전송	분산학습 시 데이터 동기화
위치	GPU 카드 / 보드 / NVSwitch	PyTorch / TensorFlow 내부
장애 영향	GPU 간 속도 ↓ 또는 연결 끊김	학습 멈춤 / Timeout / Hang

👉 쉽게 말하면

• NVLink = 도로(하드웨어)
• NCCL = 그 도로를 사용하는 물류 시스템(소프트웨어)

---





2️⃣ NVLink 하드웨어 문제란?

✔️ 개념

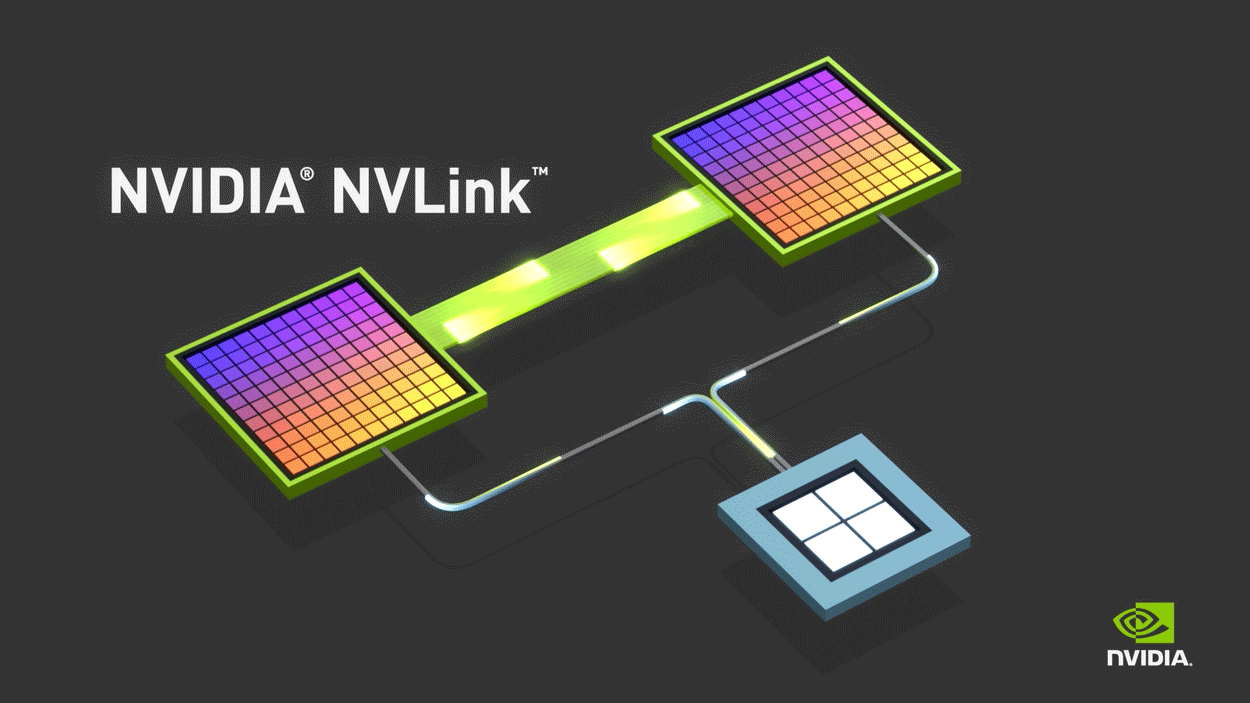

GPU끼리 직접 연결된 초고속 인터커넥트

예:

• H100 / H200 → NVLink + NVSwitch
• 속도: PCIe보다 훨씬 빠름

---

✔️ 정상 상태



nvidia-smi topo -m



👉 예시

GPU0 GPU1 NV2
GPU1 GPU0 NV2



👉 의미

• NV2 = NVLink 2개 연결됨 (정상)

---

❌ NVLink 문제 발생 시

증상

• 학습 속도 급격히 느려짐
• NCCL timeout 발생
• GPU 간 통신 fallback (PCIe로 떨어짐)

---

✔️ 주요 원인

1. 케이블 / NVLink 브리지 문제

• 물리적 연결 불량
• GPU 교체 후 미연결

2. NVSwitch 장애 (대형 서버)

• DGX / HGX 환경에서 발생

3. 드라이버 / 펌웨어 불일치

---

✔️ 점검 방법 (실무 필수)



# NVLink 상태 확인
nvidia-smi nvlink --status

# 에러 확인
nvidia-smi -q | grep -i nvlink -A 5

# 토폴로지 확인
nvidia-smi topo -m



👉 이상 징후

• Link down
• inactive
• bandwidth 감소

---





3️⃣ NCCL 통신 문제란?

✔️ 개념

GPU 간 데이터를 주고받는 통신 엔진

👉 사용되는 곳

• PyTorch DDP
• TensorFlow distributed
• AllReduce / Broadcast

---

✔️ 정상 동작 흐름

GPU0 → GPU1 → GPU2 → GPU3
(gradient sync)



---

❌ 문제 발생 시

대표 로그

NCCL WARN NET/IB : mlx5_0:1 Got async error event
NCCL WARN Timeout
Watchdog timeout



---

✔️ 주요 증상

증상	의미
학습 멈춤	통신 끊김
속도 급감	NVLink → PCIe fallback
timeout	노드 간 연결 실패
hang	collective operation 실패

---





4️⃣ NCCL 문제 원인 (중요 ⭐)

1. NVLink 문제 (가장 흔함)

👉 위에서 설명한 하드웨어 문제

---

2. InfiniBand (IB) 문제



ibstat



이상:

• State != Active
• Physical state != LinkUp

---

3. 네트워크 문제

• 방화벽
• MTU mismatch
• NIC 문제

---

4. NCCL 설정 문제

환경변수 예:



export NCCL_DEBUG=INFO
export NCCL_IB_DISABLE=0
export NCCL_SOCKET_IFNAME=eth0



---

5. GPU 불량 / Xid 에러

예:

• Xid 13
• Xid 31
• Xid 43

👉 GPU 자체 장애 → NCCL 실패

---





5️⃣ NVLink vs NCCL 장애 관계 (핵심)

NVLink 문제 → NCCL 통신 실패
NCCL 문제 → 분산학습 장애



👉 대부분 흐름

[하드웨어]
NVLink / IB 문제
↓
[소프트웨어]
NCCL timeout / error
↓
[서비스 영향]
학습 중단 / 성능 저하



---





6️⃣ 실무 점검 순서 (진짜 중요 ⭐)

👉 장애 나면 이 순서로 보면 된다

---

✅ 1단계: GPU 상태



nvidia-smi



• GPU 정상인지
• ECC 에러 확인

---

✅ 2단계: NVLink 확인



nvidia-smi topo -m
nvidia-smi nvlink --status



---

✅ 3단계: IB 상태



ibstat
ibdev2netdev



---

✅ 4단계: NCCL 로그



export NCCL_DEBUG=INFO



---

✅ 5단계: 실제 테스트



nccl-tests



예:



./all_reduce_perf -b 8 -e 128M -f 2 -g 8



---





7️⃣ 초보 기준 핵심 요약

👉 딱 3줄 기억해

1. NVLink = GPU 간 물리 연결
2. NCCL = GPU 간 통신 프로그램
3. NVLink 문제 나면 NCCL 반드시 터진다

---





8️⃣ 실무 꿀팁 (GPU 운영자 기준)

✔️ 장애 로그 보면 이렇게 해석해라

로그	의미
NCCL timeout	통신 끊김
IB async error	네트워크 문제
속도 급감	NVLink 깨짐
hang	collective 실패

---

✔️ 빠른 판단법

속도 느림 → NVLink 의심
Timeout → IB/NCCL 의심
GPU 에러 → HW 문제



---

🔥 마지막 한줄 정리

👉
NVLink = 길 / NCCL = 차량 / IB = 고속도로 / GPU = 화물차
