After configuring HA, the administrator runs cmsh status and notices the secondary head node reports mysql [FAIL].
What is the most likely cause?
- A. The secondary head node lacks NVIDIA GPU drivers.
- B. The BCM license expired after HA configuration.
- C. The cluster nodes are powered on during the HA configuration.
- D. Network connectivity issues between the primary and secondary head nodes.
고가용성(HA) 구성을 완료한 후, 관리자가 `cmsh status` 명령어를 실행하여 보조 헤드 노드에서 `mysql [FAIL]` 오류가 발생하는 것을 확인했습니다.
가장 가능성이 높은 원인은 무엇일까요?
- A. 보조 헤드 노드에 NVIDIA GPU 드라이버가 없습니다.
- B. HA 구성 후 BCM 라이선스가 만료되었습니다.
- C. HA 구성 중에 클러스터 노드의 전원이 켜집니다.
- D. 기본 헤드 노드와 보조 헤드 노드 간의 네트워크 연결 문제.
정답은 D. Network connectivity issues between the primary and secondary head nodes 입니다. ✅
NVIDIA BCM 공식 문서에서도 HA 환경에서 cmha status 결과의 mysql, ping, failoverping, status 중 하나라도 OK가 아니면 두 Head Node 사이의 네트워크 설정과 케이블링을 먼저 확인하라고 안내합니다. NVIDIA Docs
쉽게 보면
BCM HA는 보통 이렇게 구성됩니다.
Primary Head Node
│
│ HA / Failover Network
│
Secondary Head Node두 Head Node는 서로 계속 통신하면서:
- 상태 확인
- Failover 판단
- MySQL 데이터 동기화
- Heartbeat
를 수행합니다.
그래서 Secondary에서:
mysql [FAIL]이 보이면 가장 먼저 의심할 것은:
Primary ↔ Secondary 간 통신 문제
입니다.
MySQL이 왜 나오나요?
BCM은 클러스터 설정 정보를 DB에 저장합니다.
HA 환경에서는 Primary와 Secondary 사이에서 데이터가 동기화되어야 합니다.
Primary BCM
│
└─ MySQL DB
│
│ Replication
▼
Secondary BCM
└─ MySQL DB그런데 네트워크가 끊기거나 잘못 설정되면:
Primary MySQL
X
Secondary MySQL처럼 replication이 정상적으로 되지 않을 수 있습니다.
그래서:
mysql [FAIL]이 나타날 수 있습니다.
특히 HA 전용 네트워크가 중요합니다
NVIDIA는 HA용으로 Primary와 Secondary Head Node NIC를 직접 연결하는 것을 강하게 권장하고, 직접 연결이 어렵다면 dedicated VLAN을 사용하도록 안내합니다. NVIDIA Docs
예:
Primary Head
eth0
│
│ HA Failover Network
│
eth0
Secondary Head즉 이 경로에:
- 케이블 문제
- IP 설정 오류
- VLAN 오류
- 인터페이스 Down
- Routing 문제
- Firewall 문제
등이 있으면 HA/MySQL 상태가 깨질 수 있습니다.
보기별 분석
A. NVIDIA GPU Driver 없음 ❌
Head Node의 MySQL replication 문제와 GPU Driver는 직접적인 관련이 없습니다.
B. BCM License 만료 ❌
HA 설정에는 적절한 라이선스가 필요하지만, 이미 HA 설정 후 Secondary의 mysql [FAIL]만 보이는 상황이라면 네트워크/replication 쪽이 더 직접적인 원인입니다.
C. Compute Node가 켜져 있음 ❌
Compute Node 전원 상태 때문에 Secondary MySQL이 FAIL이 되는 것은 아닙니다.
D. Primary ↔ Secondary Network 문제 ✅
MySQL replication과 HA heartbeat 모두 Head Node 간 통신에 의존합니다.
시험 암기
BCM HA + mysql FAIL → Head Node 간 Network 확인
조금 더 구체적으로:
mysql FAIL
↓
Replication 확인
↓
Primary ↔ Secondary 통신 확인
↓
HA NIC / IP / Cable / VLAN 점검한 줄 요약
Question #27 정답: D ✅
특히 BCM HA에서는 mysql + ping + failoverping이 같이 중요합니다. 이 중 하나라도 FAIL이면 먼저 Primary/Secondary Head Node 간 네트워크를 의심하면 됩니다. NVIDIA Docs
===================

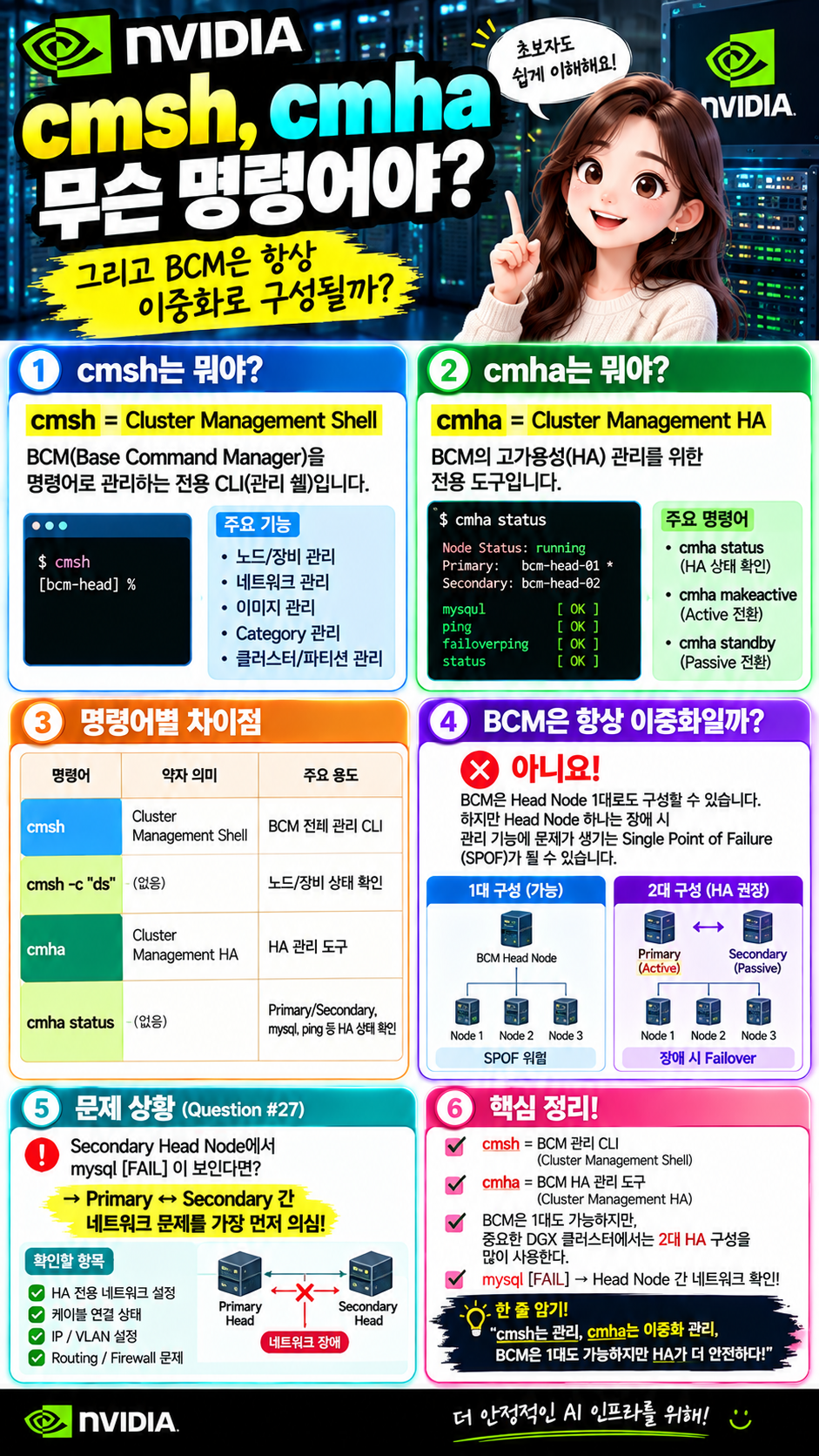

여기서는 cmsh와 cmha를 구분하는 게 중요합니다. 앞 문제 문장에 cmsh status라고 표현되어 있지만, **BCM HA 상태에서 mysql [FAIL], failoverping [OK] 등을 확인하는 정확한 명령은 cmha status**입니다. NVIDIA 공식 문서도 그렇게 안내합니다. NVIDIA Docs
1. cmsh가 뭐야?
cmsh = Cluster Management Shell
쉽게 말하면:
BCM(Base Command Manager)을 명령어로 관리하는 전용 관리 쉘
입니다. NVIDIA Docs
일반 Linux Shell이:
[root@bcm-head ~]#라면 여기서:
cmsh를 실행하면:
[bcm-head]%처럼 BCM 관리 모드로 들어갑니다.
이 안에서 서버, 네트워크, 이미지, 카테고리 등을 관리합니다.
cmsh
│
├─ device → 노드/장비 관리
├─ category → Category 관리
├─ network → 네트워크 관리
├─ softwareimage→ OS 이미지 관리
└─ partition → 클러스터/Failover 관리NVIDIA는 cmsh를 BCM의 CLI 관리 인터페이스로 설명합니다. GUI인 Base View와 같은 클러스터 관리 기능을 제공합니다. NVIDIA Docs
2. 그럼 cmsh status는 뭐야?
여기서 조금 주의해야 합니다.
일반 노드 상태를 볼 때는 예를 들어:
cmsh -c "device status"또는 축약해서:
cmsh -c "ds"를 사용할 수 있습니다.
출력 예:
bcm-head ........ [ UP ]
node001 .......... [ UP ]
node002 .......... [ UP ]
node003 .......... [ DOWN ]즉:
BCM이 관리하는 노드들이 살아 있는지 확인
하는 용도입니다. NVIDIA BCM 11 문서에서도 cmsh -c "ds"로 device 상태를 검증하는 예를 제공합니다. NVIDIA Docs
3. HA 상태 확인은 cmha status
Question #27에서 나온:
mysql [ OK ]
ping [ OK ]
failoverping[ OK ]
status [ OK ]를 확인하려면 더 정확한 명령은:
cmha status입니다.
예:
Node Status: running in active mode
bcm-head-01* -> bcm-head-02
failoverping [ OK ]
mysql [ OK ]
ping [ OK ]
status [ OK ]여기서 *가 붙은 노드가 현재 Active Head Node입니다. NVIDIA Docs
즉 시험에서는 이렇게 구분하세요.
| cmsh | BCM 관리 CLI 접속 |
| cmsh -c "ds" | Node/Device 상태 확인 |
| cmha status | BCM HA 상태 확인 |
| cmha makeactive | Active Head Node 전환 |
4. BCM은 항상 이중화인가?
아닙니다. ❌
BCM은 Head Node 1대로도 구성할 수 있습니다.
BCM Head Node
│
┌──────┼──────┐
↓ ↓ ↓
Node01 Node02 Node03이 구성이 정상적인 BCM 구성으로 가능합니다.
하지만 문제가 하나 있습니다.
BCM Head Node 장애
↓
관리 기능 장애
↓
Single Point of Failure즉 Head Node 하나가 죽으면 클러스터 관리 기능에 큰 영향을 줍니다.
NVIDIA도 공식적으로 single head node 환경에서는 Head Node가 클러스터의 Single Point of Failure가 된다고 설명합니다. NVIDIA Docs
5. 그래서 HA를 구성하면 Head Node가 2대
HA를 사용하면:
┌─────────────────┐
│ Primary Head │
│ Active │
└───────┬─────────┘
│
│ HA Network
│ MySQL Replication
│ Heartbeat
│
┌───────▼─────────┐
│ Secondary Head │
│ Passive │
└─────────────────┘Primary가 장애 나면:
Primary ❌
↓ Failover
Secondary
Passive → Active ✅가 됩니다.
NVIDIA 공식 BCM 문서도 HA에서는 Primary와 Secondary 두 Head Node 중 하나가 Active, 다른 하나가 Passive로 동작한다고 설명합니다. NVIDIA Docs
여기서 MySQL이 중요한 이유
BCM의 설정 정보가 DB에 있기 때문에:
Primary Head
│
MySQL
│
Replication
↓
Secondary Head
MySQL형태로 동기화합니다.
그래서 Question #27에서:
mysql [FAIL]이 나오면:
Primary
X
Secondary간 통신이나 replication 문제를 우선 의심했던 겁니다.
6. 그런데 DGX BasePOD에서는 왜 Head Node가 2대처럼 나오나요?
여기서 중요한 차이가 있습니다.
BCM 제품 자체가 반드시 HA를 요구하는 것은 아닙니다.
하지만 NVIDIA의 일부 Enterprise Reference Architecture / Mission Control / 대규모 DGX 설계에서는 안정성을 위해 BCM Head Node를 2대 HA 구성으로 설계합니다.
예를 들어 최신 NVIDIA Mission Control 아키텍처에서는:
BCM Head Nodes – x86 ×2
구성을 사용합니다. NVIDIA Docs
즉:
일반 BCM
→ Head Node 1대 가능
운영 중요도가 높은 AI Cluster
→ Head Node 2대 HA 권장/설계
일부 NVIDIA Reference Architecture
→ 처음부터 Head Node ×2라고 이해하면 됩니다.
🎯 시험용으로 딱 정리
cmsh
Cluster Management Shell
BCM을 명령어로 관리하는 CLIcmha
BCM High Availability 관리 도구
cmha status
→ Primary / Secondary
→ mysql
→ ping
→ failoverping
→ HA 상태 확인BCM HA
항상 HA인 것은 아니다.
BCM Head 1대
→ 가능
→ 하지만 SPOF
BCM Head 2대
→ HA
→ Active / Passive
→ 장애 시 Failover한 줄 암기 ⭐
cmsh = BCM 전체 관리 CLI / cmha = BCM 이중화 관리 / BCM 자체는 1대도 가능하지만 중요한 DGX 클러스터에서는 2대 HA 구성을 많이 사용한다. NVIDIA Docs
