[중요][AWS] Site-to-Site #vpn #handson - #hybrid #network #connectivity between #onpremise and #amazon #vpc

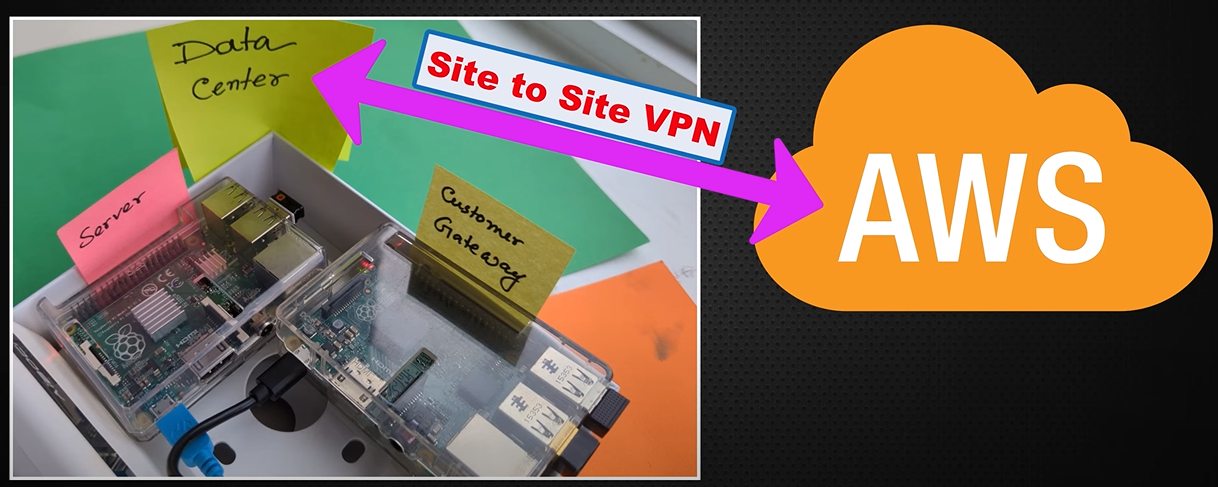

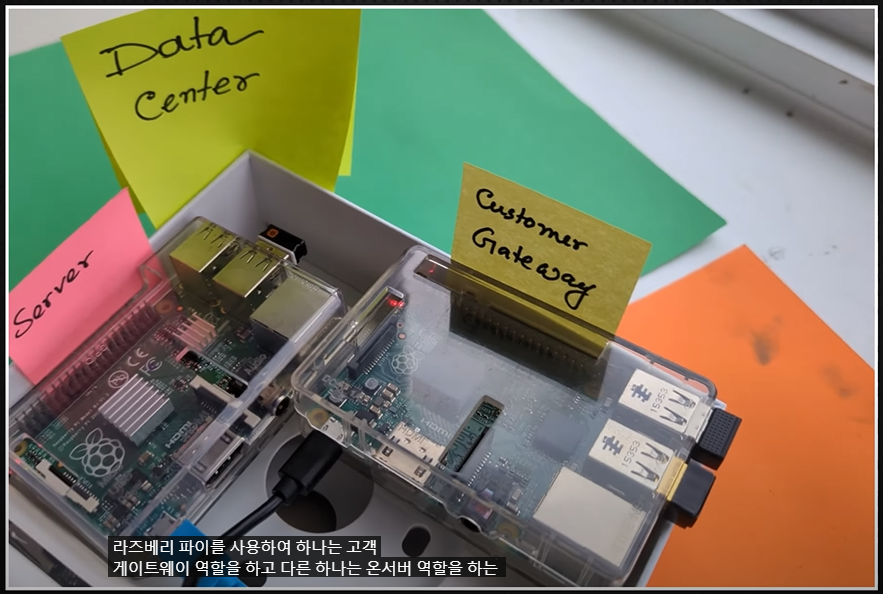

## 라즈베리파이 사용

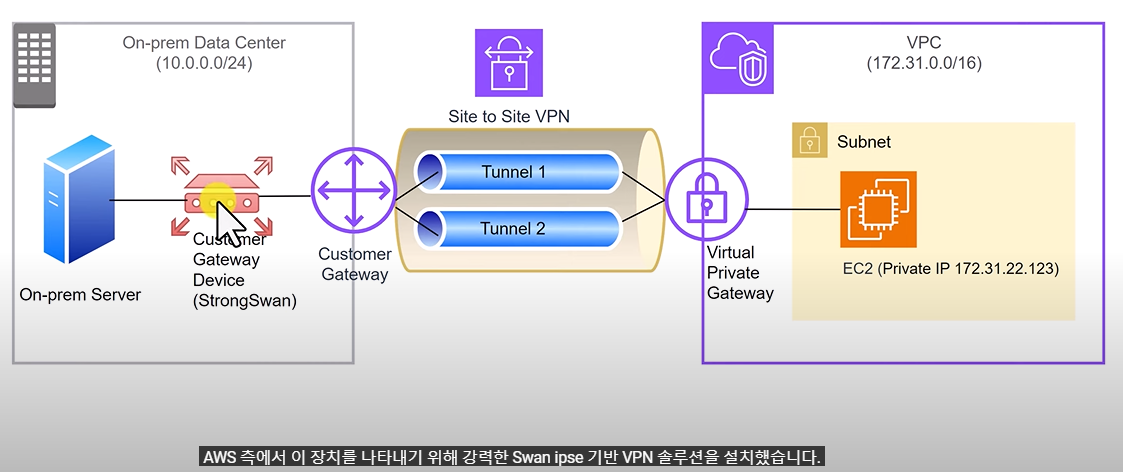

## 구현 아키텍쳐



====================================

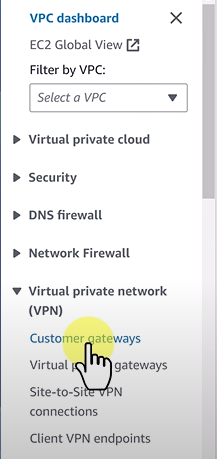

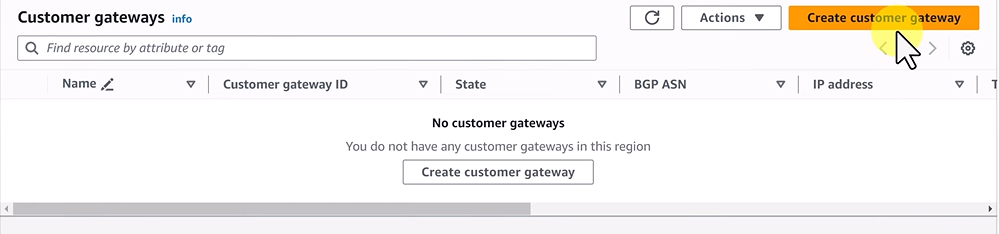

## VPC ==> VPN ==> Customer Gateways 클릭

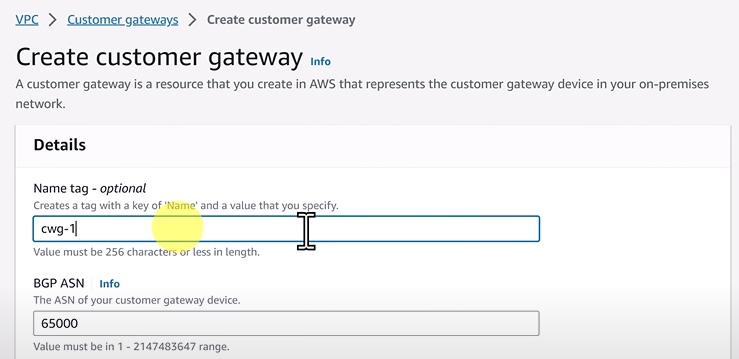

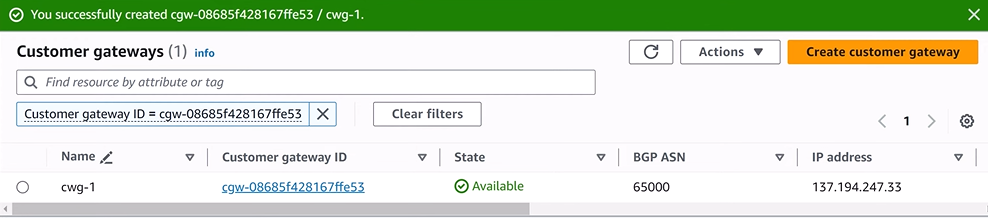

1. CGW 생성
- Name 설정

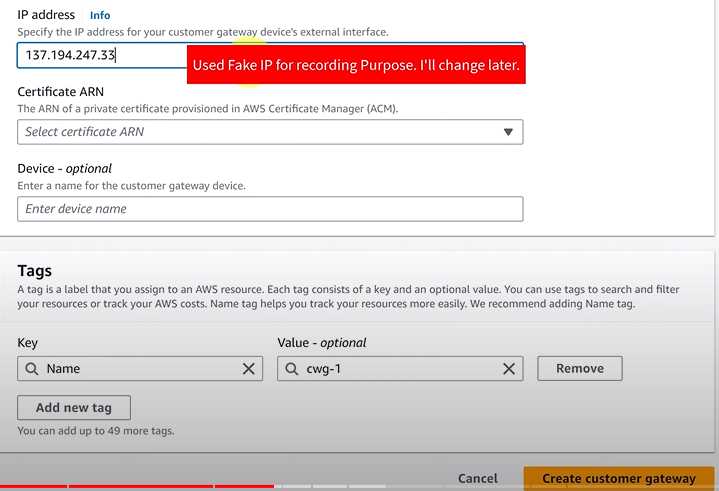

- CGW의 퍼블릭 IP설정 (137.194.247.33)

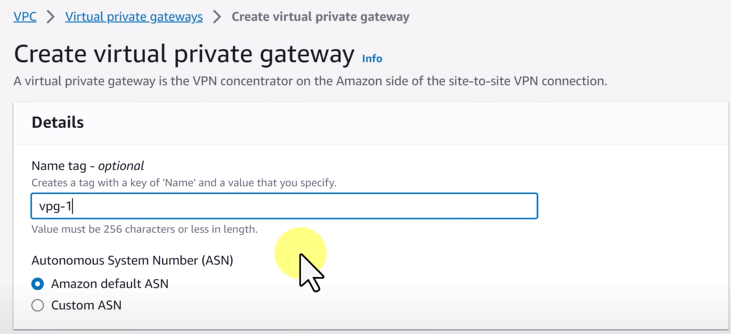

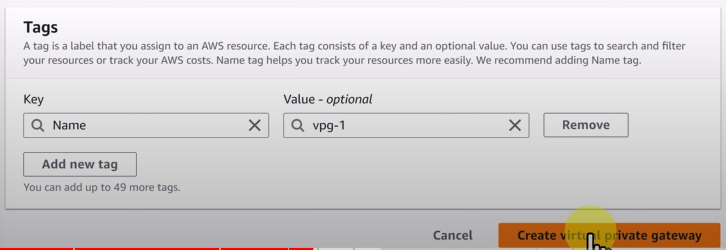

2. VGW 생성

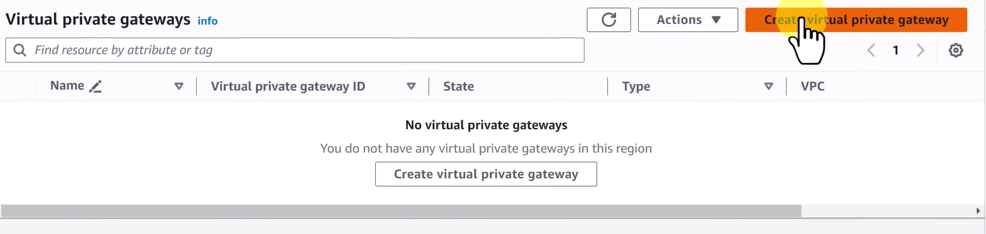

- Virtual Private Gateways 클릭

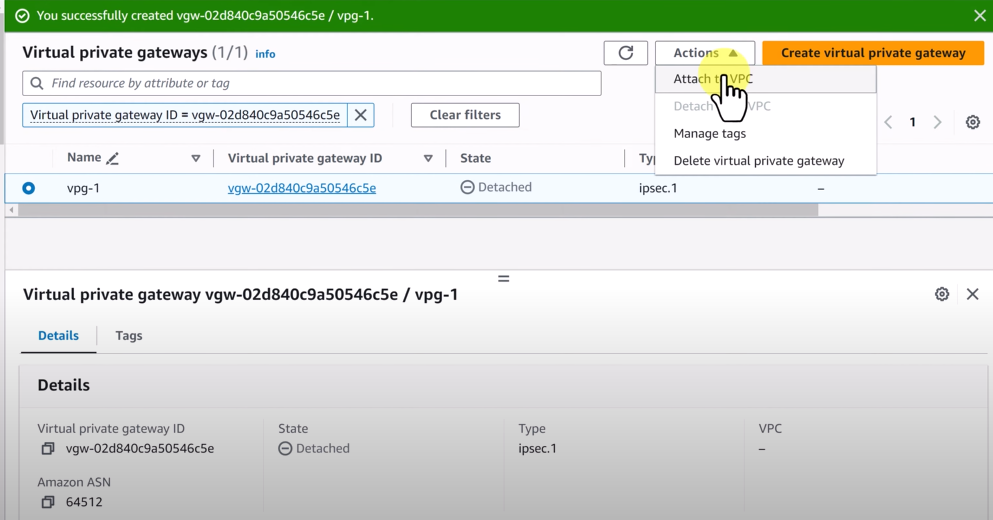

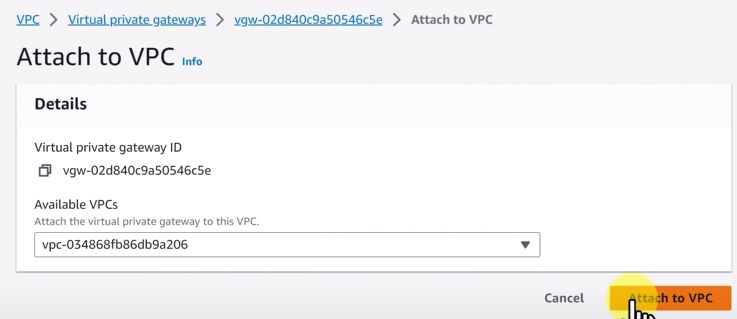

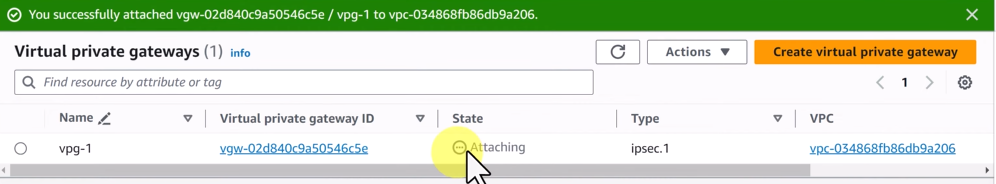

2-1. 생성한 VGW ==> Attach to VPC

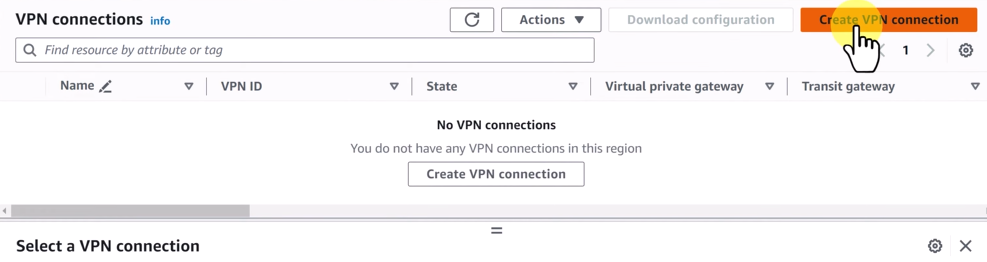

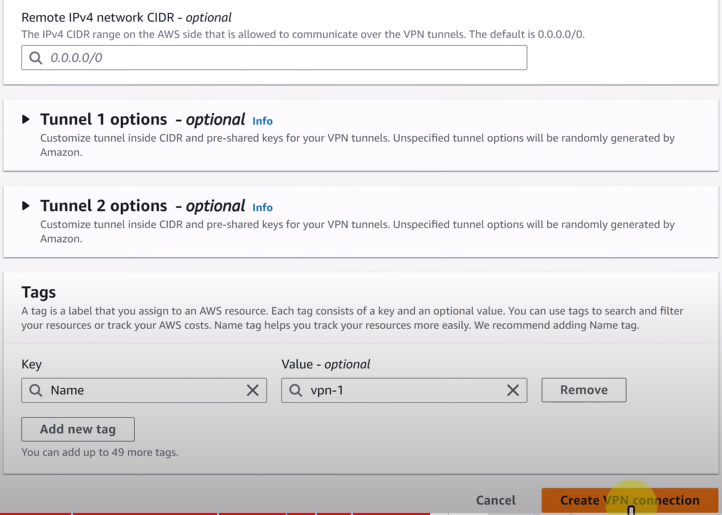

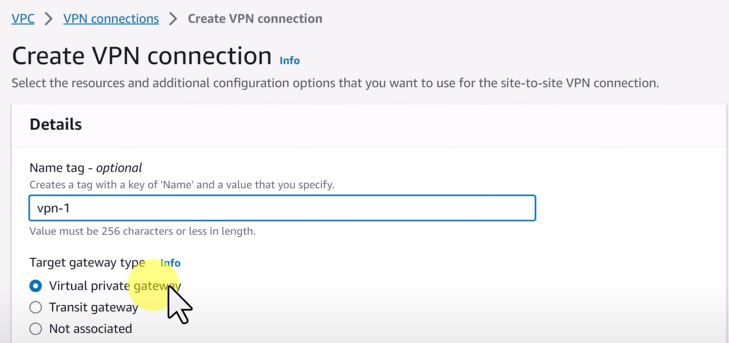

3. Site-toSite VPN Connections 생성

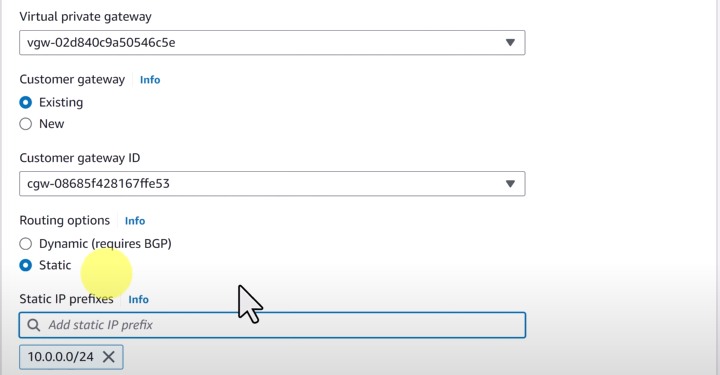

- Routing Options ==> Static 입력
- IDC IP대역 입력 (10.0.0.0/24)

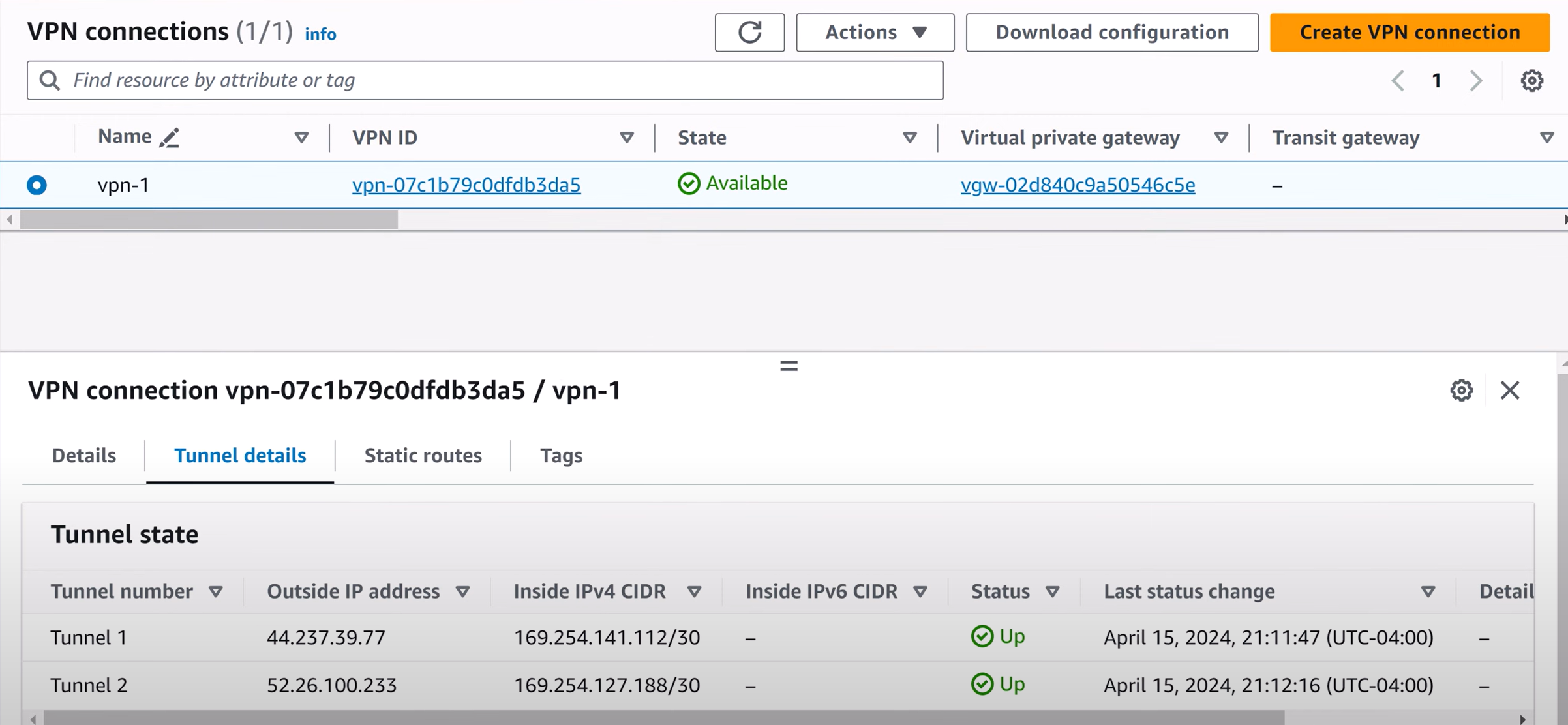

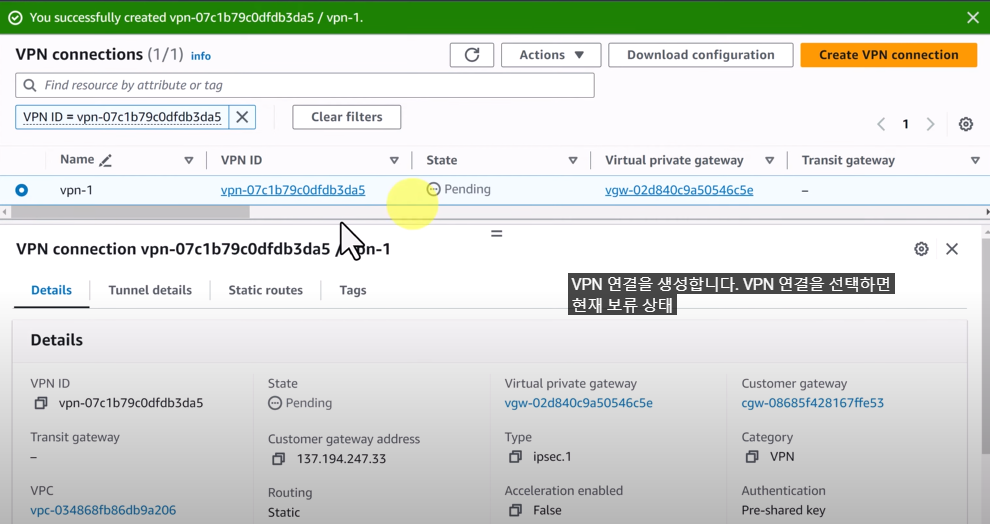

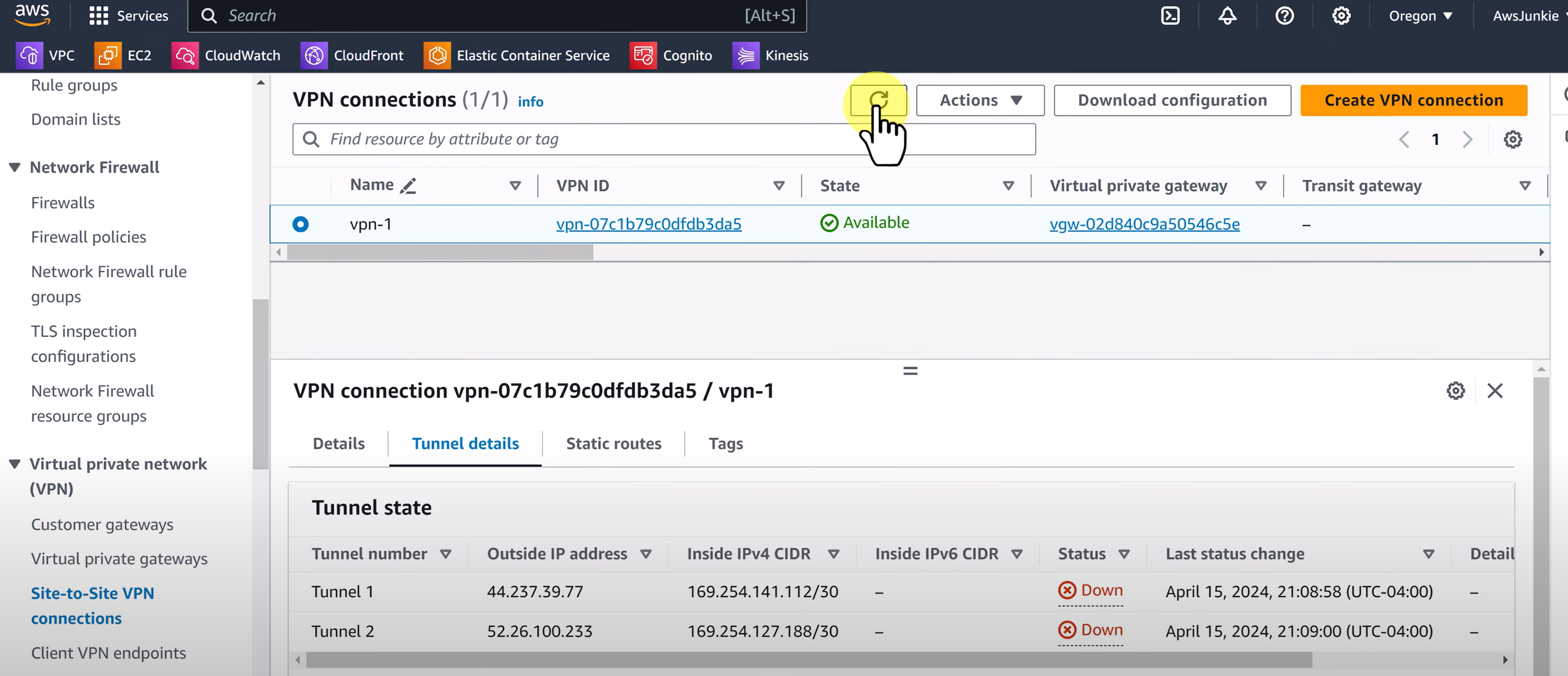

3-1. VPN Connection 상태 확인 (Pending)

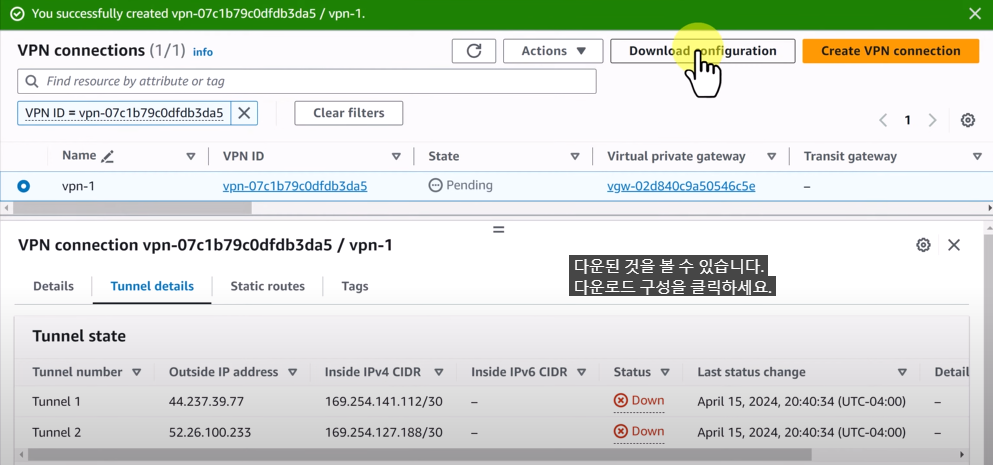

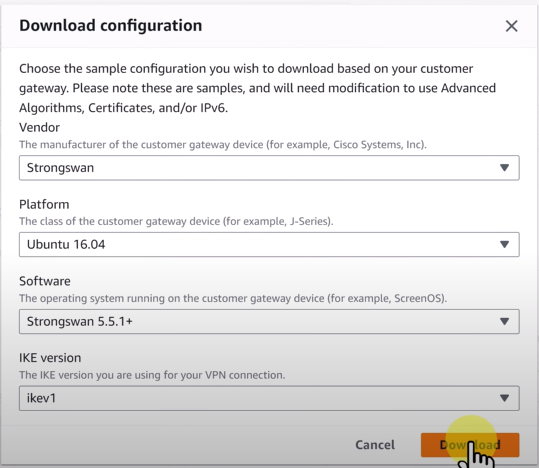

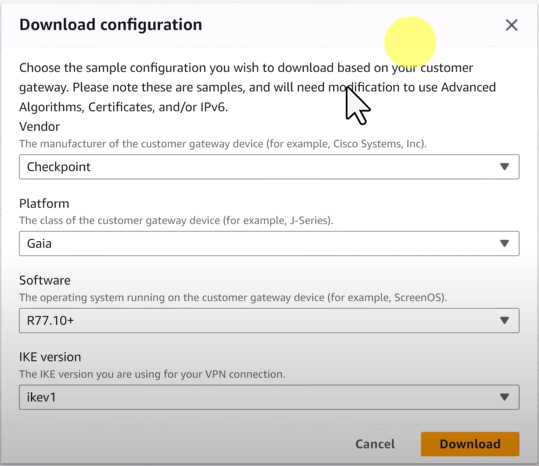

- 터널상태 확인 ==> Download Configuration 클릭



- CGW 정보확인 할 것!!

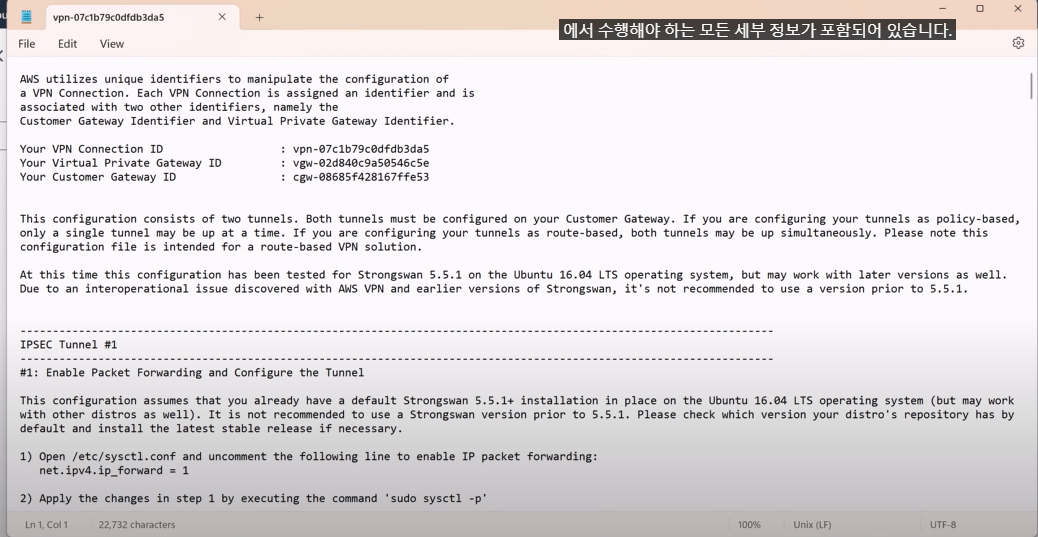

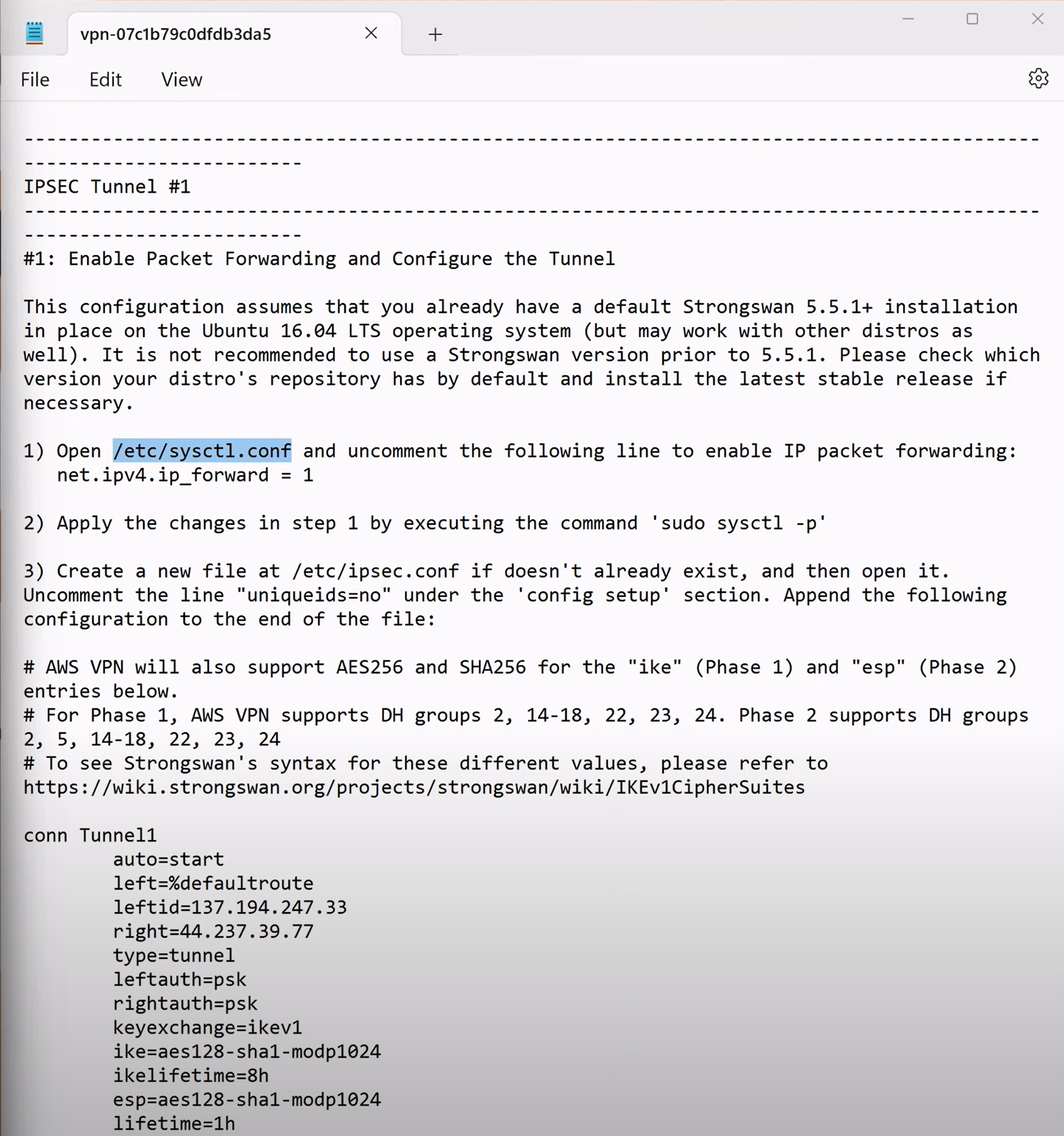

- 다운로드 파일 내용



3-2. CGW Device 설정하기

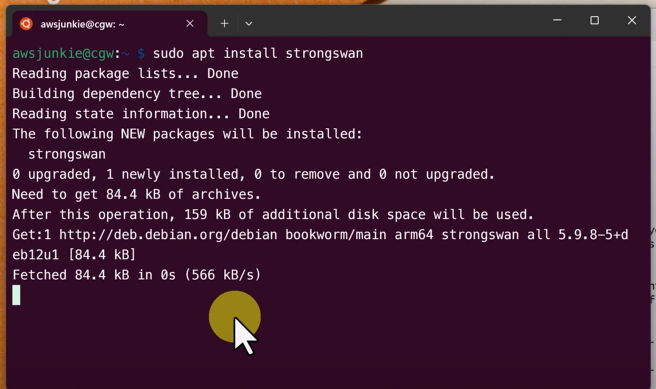

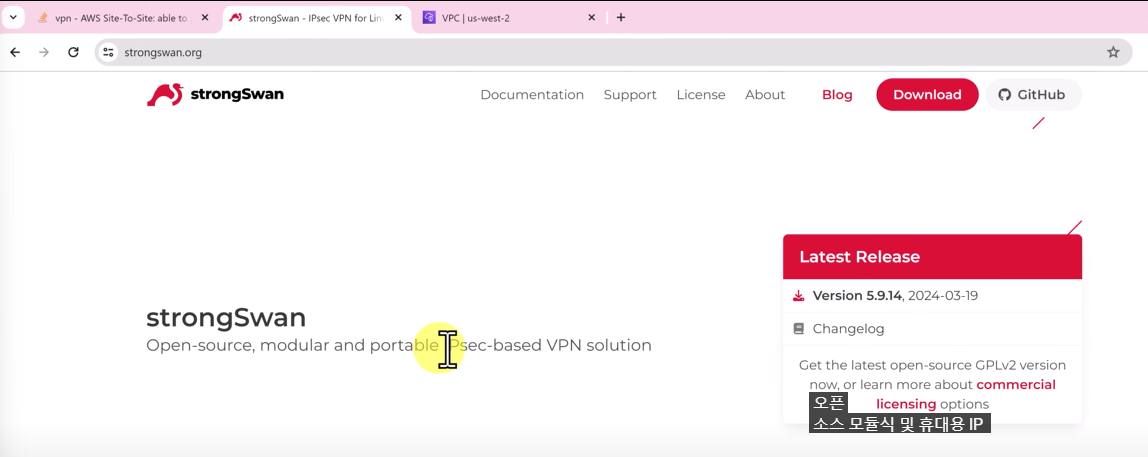

- sudo apt install strongswan

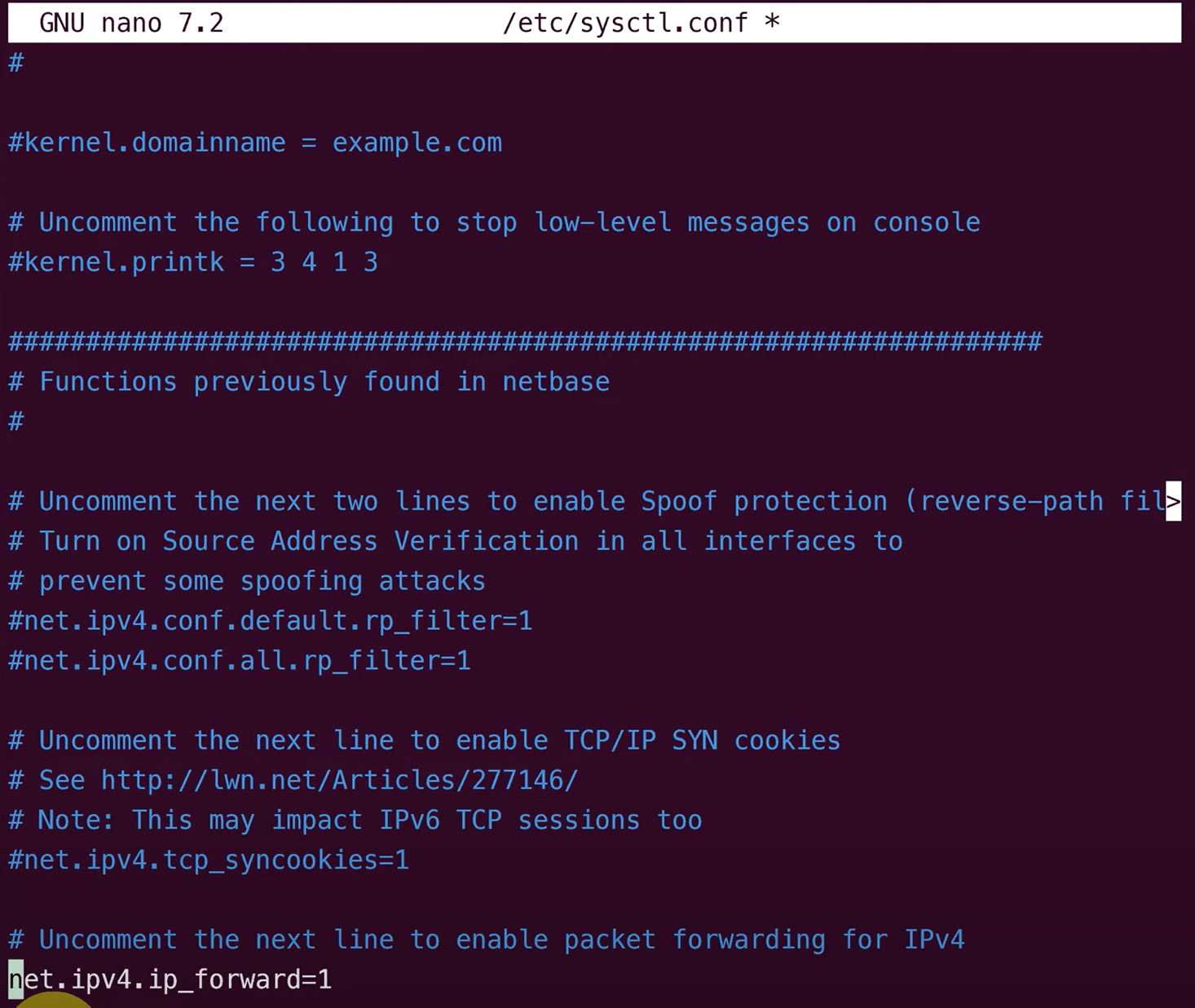

- sudo nano /etc/sysctl.conf



- net.ipv4.ip_forward=1 활성화

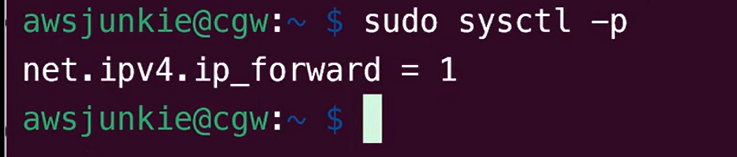

- sudo sysctl -p

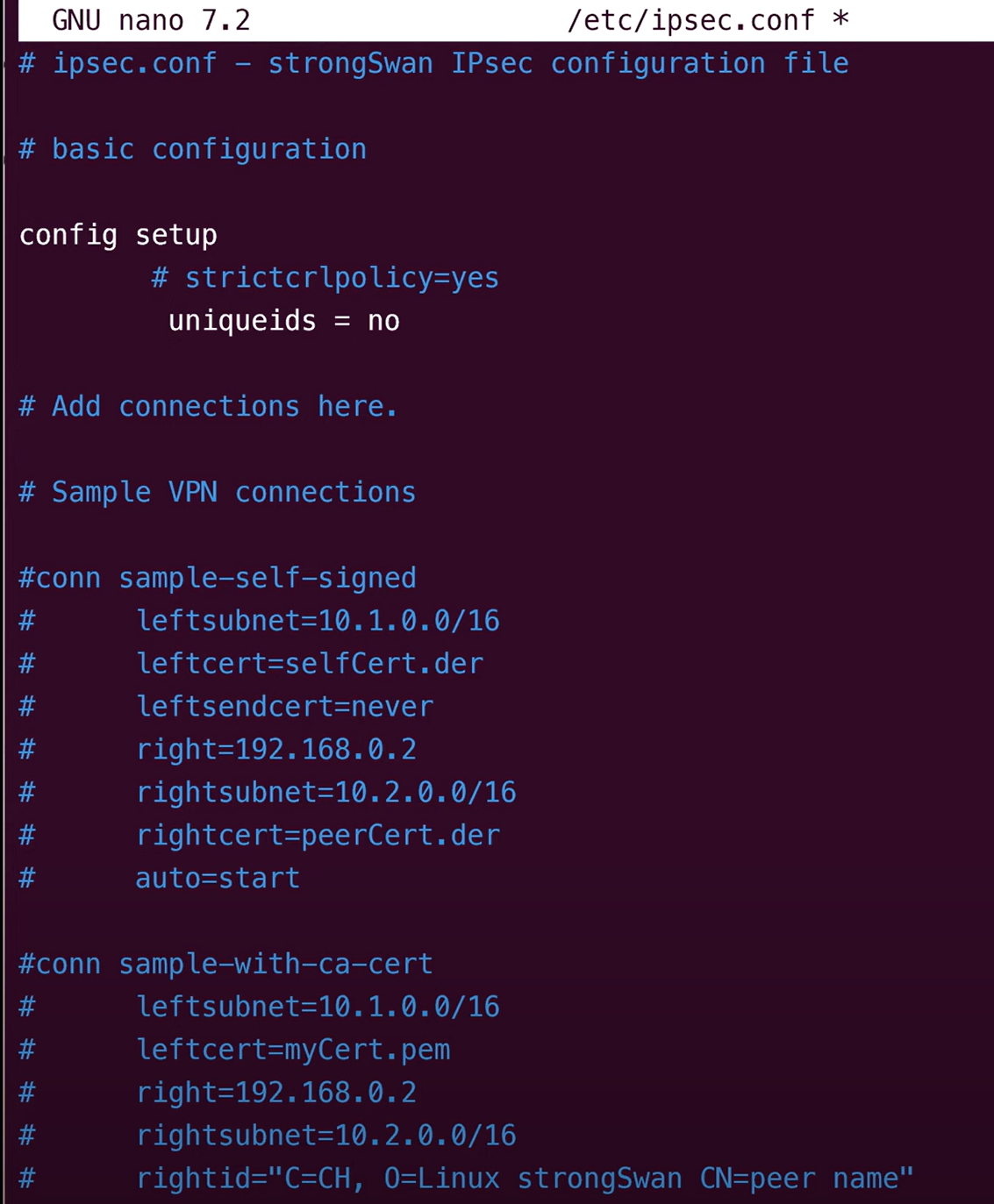

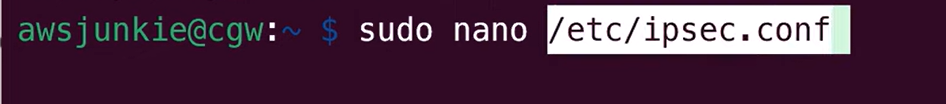

- sudo nano /etc/ipsec.conf

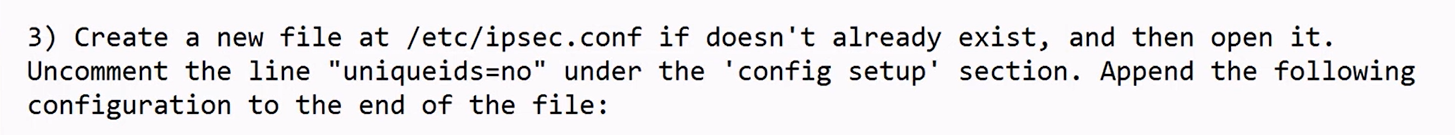

- uniqueids = no 활성화 (주석 제거)

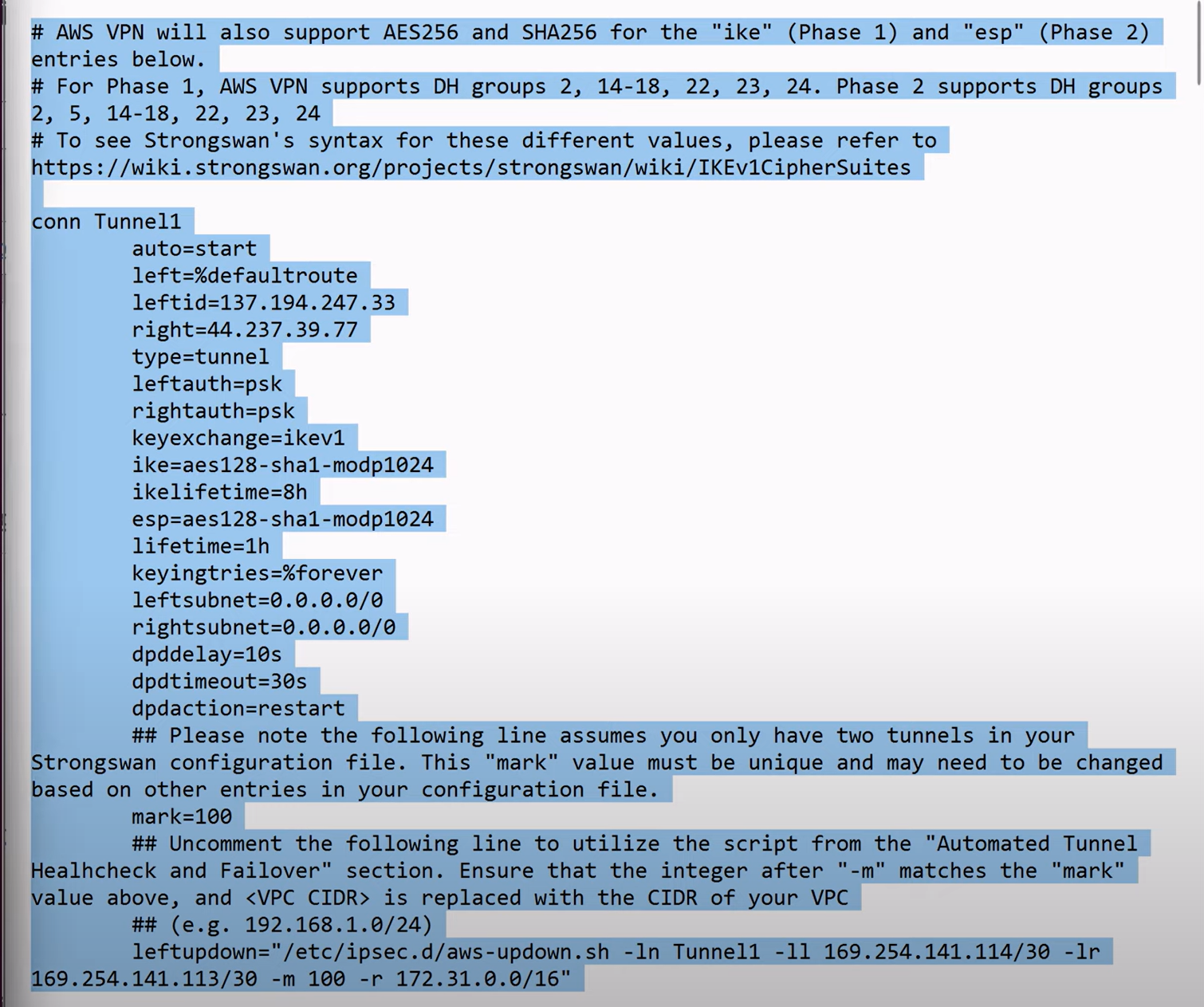

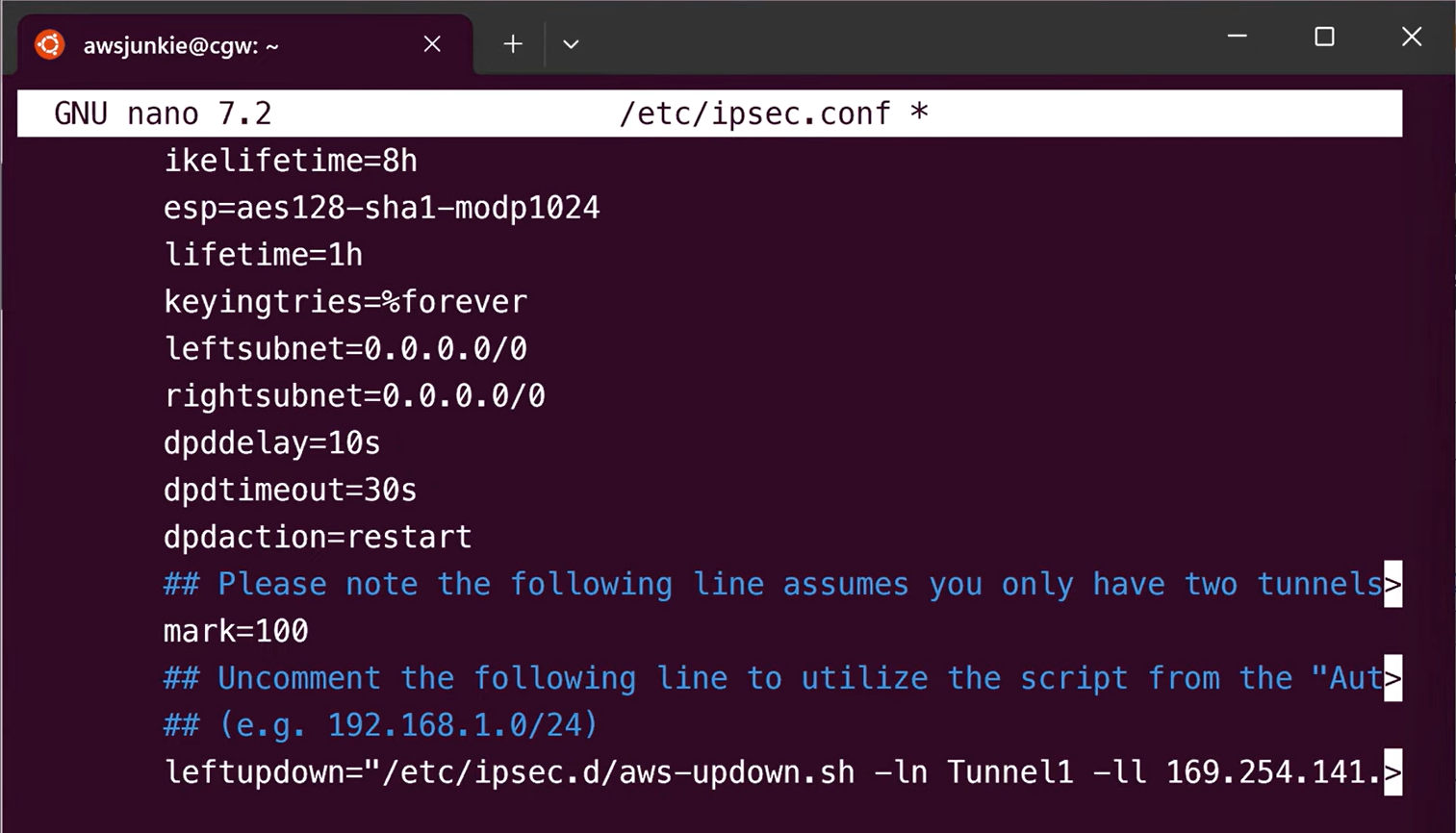

- AWS VPC 대역 등록 (172.31.0.0/16) ==> 터널1 설정
- 해당 내용 /etc/ipsec.conf 아래에 붙여넣기

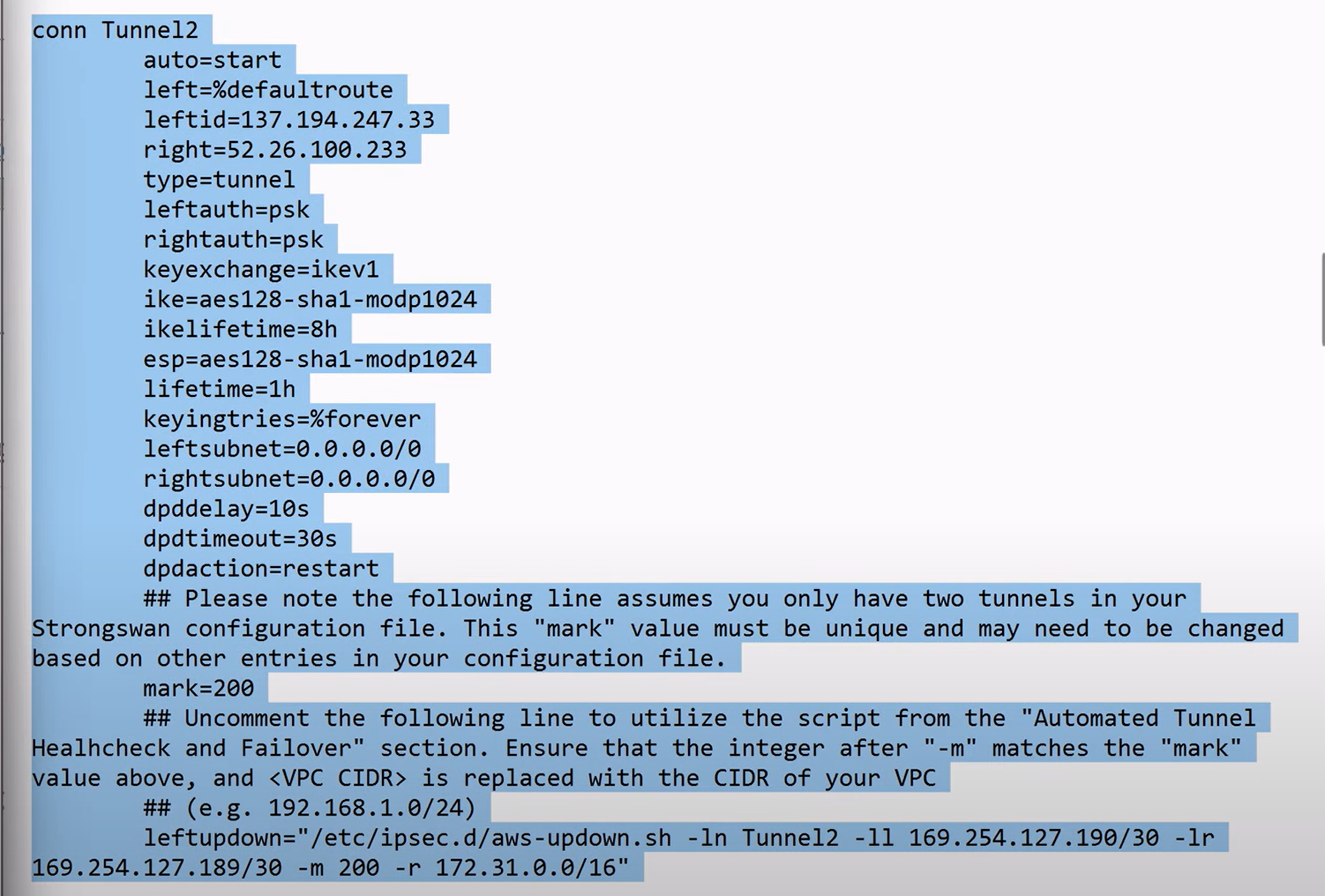

- AWS VPC 대역 등록 (172.31.0.0/16) ==> 터널2 설정
- 해당 내용 /etc/ipsec.conf 아래에 붙여넣기

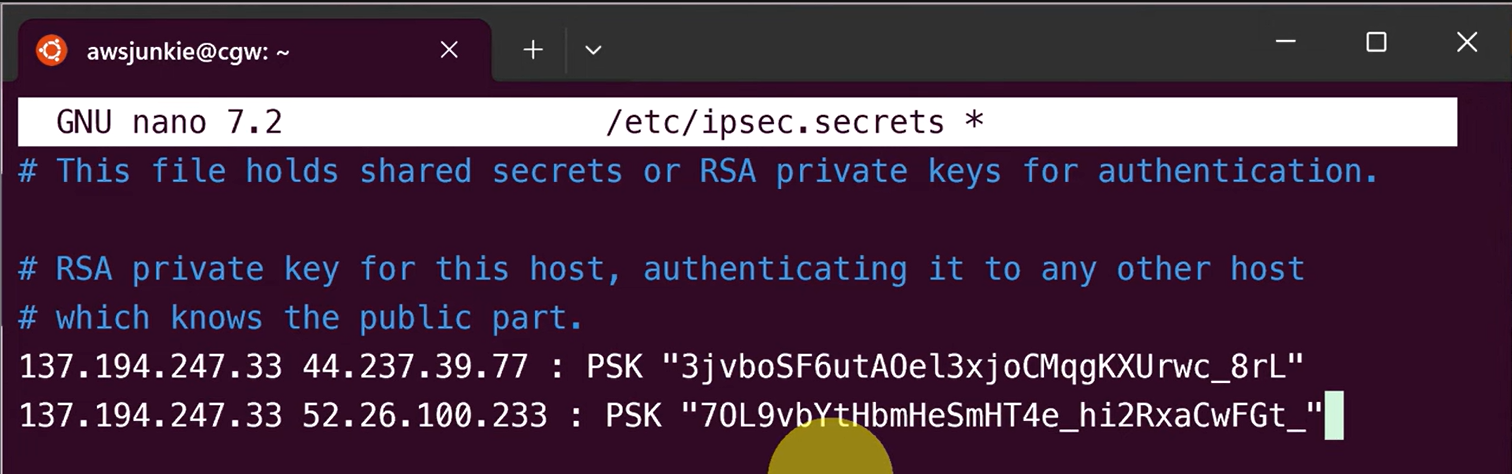

- sudo nano /etc/ipsec.secrets 수정
- 터널 1, 2 값 등록







- Failover 알고리즘 설정

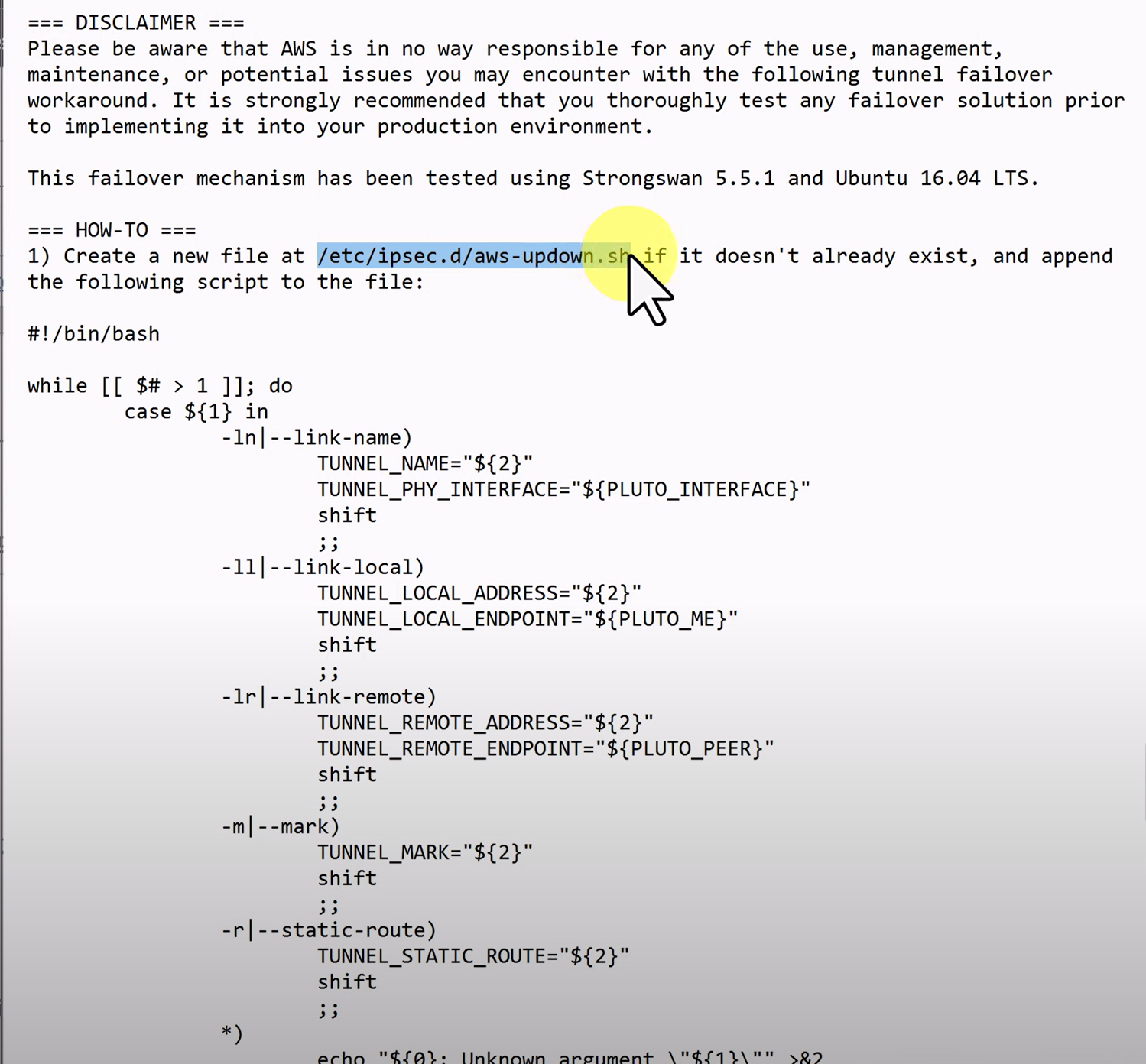

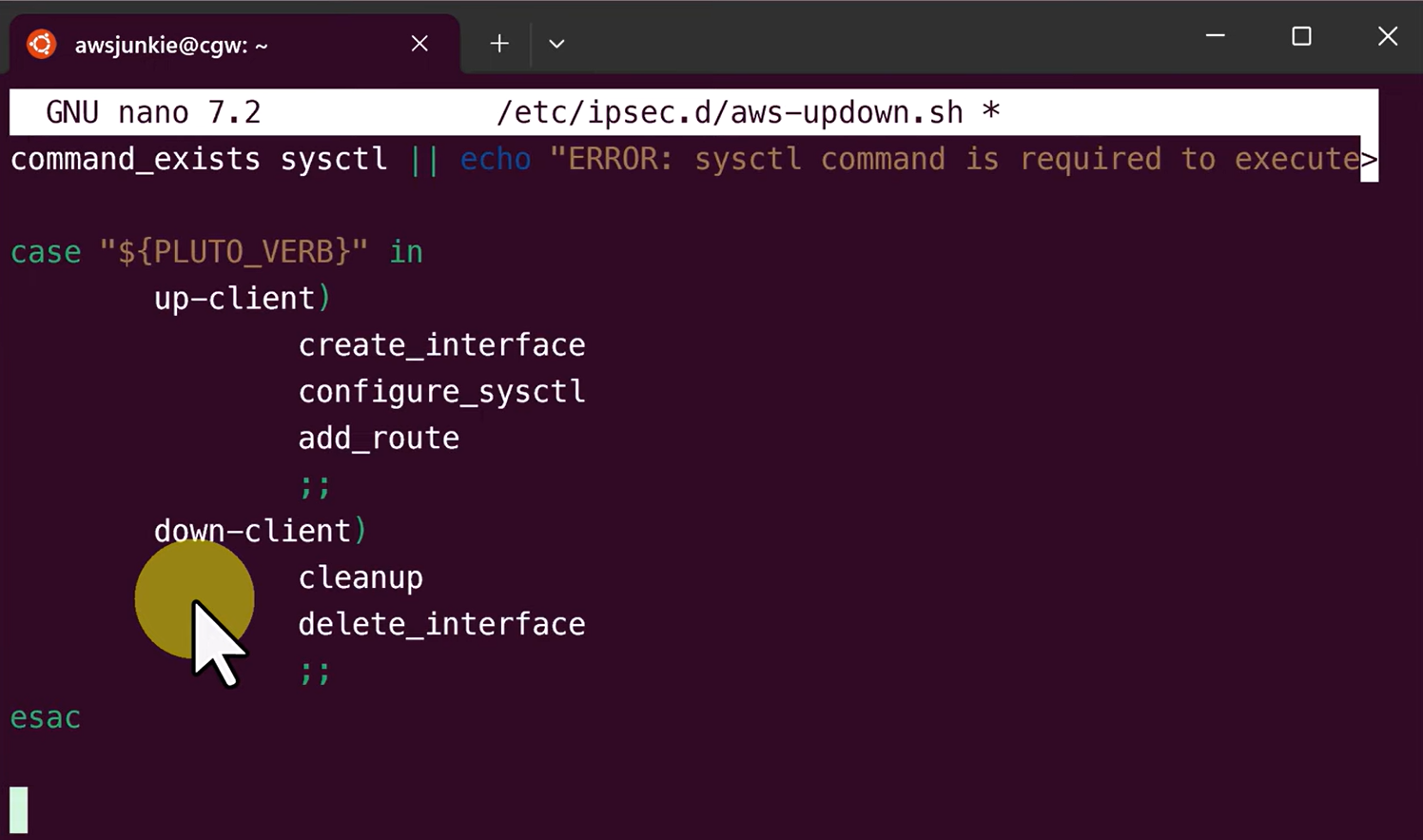

- 하기내용 /etc/ipsec.d/aws-updown.sh 붙여넣기

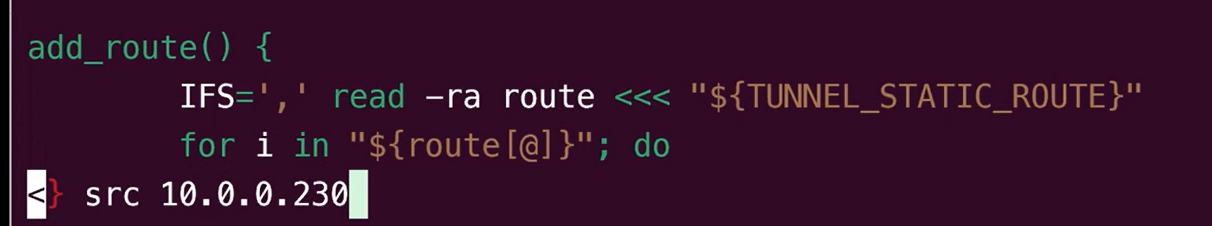

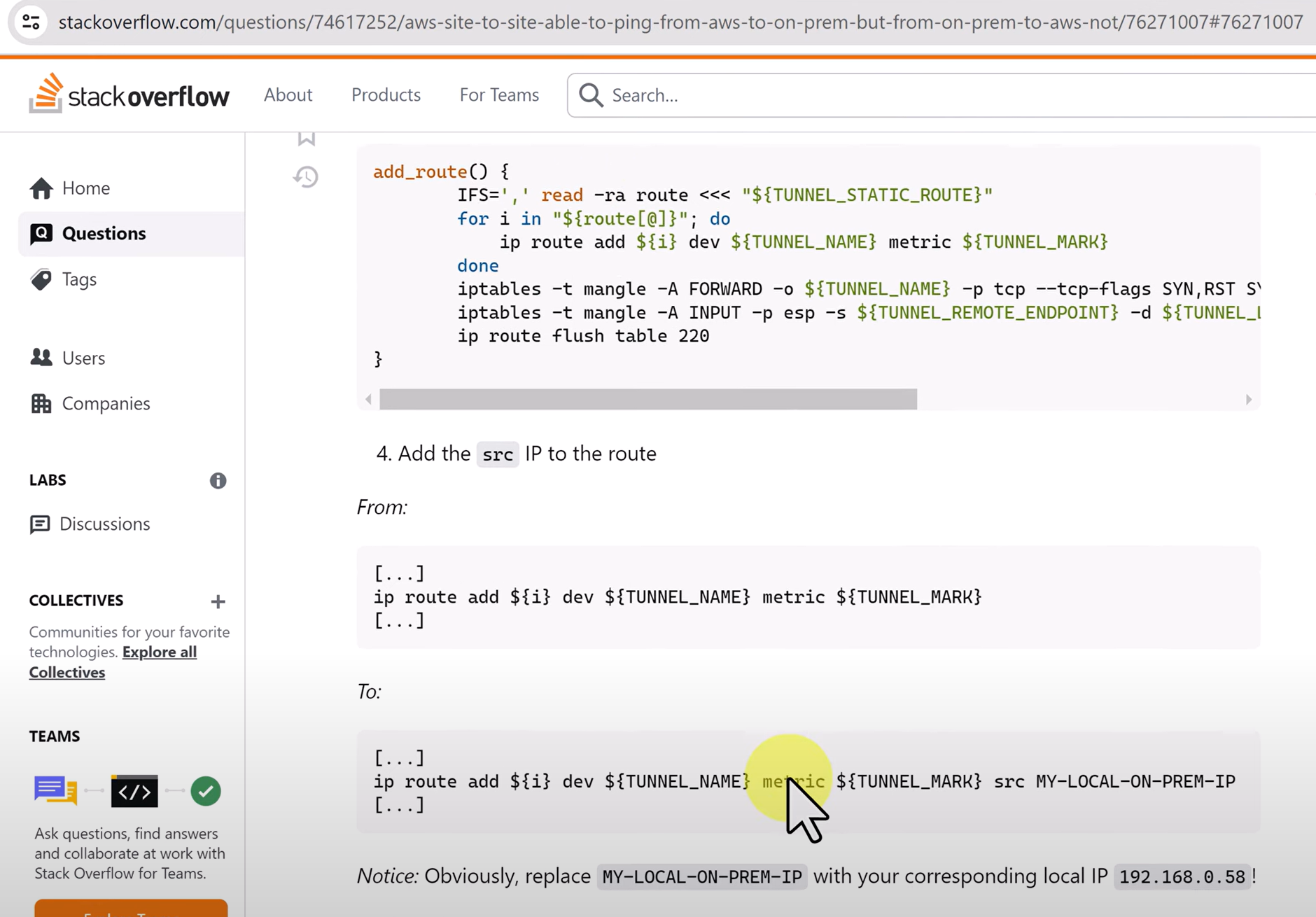

- 에러 발생으로 src 10.0.0.230 등록 (CGW 디바이스 프라이빗 IP)

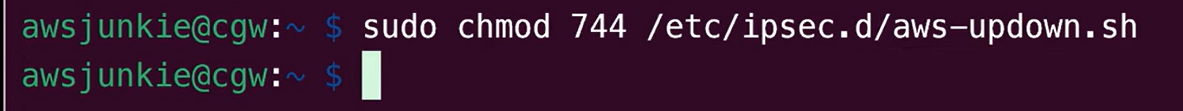

- sudo chmod 744 /etc/ipsec.d/aws-updown.sh  권한변경

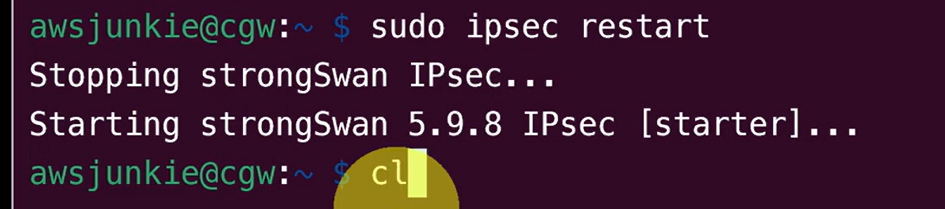

- sudo ipsec restart

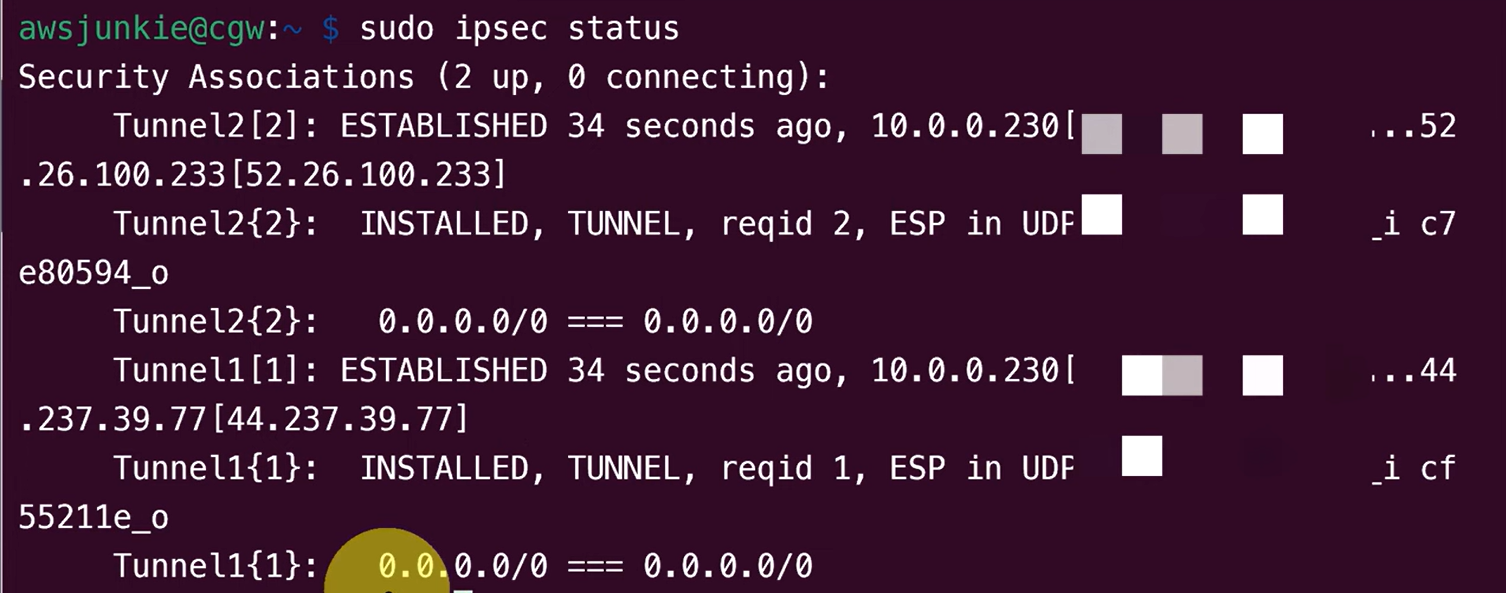

- sudo ipsec status

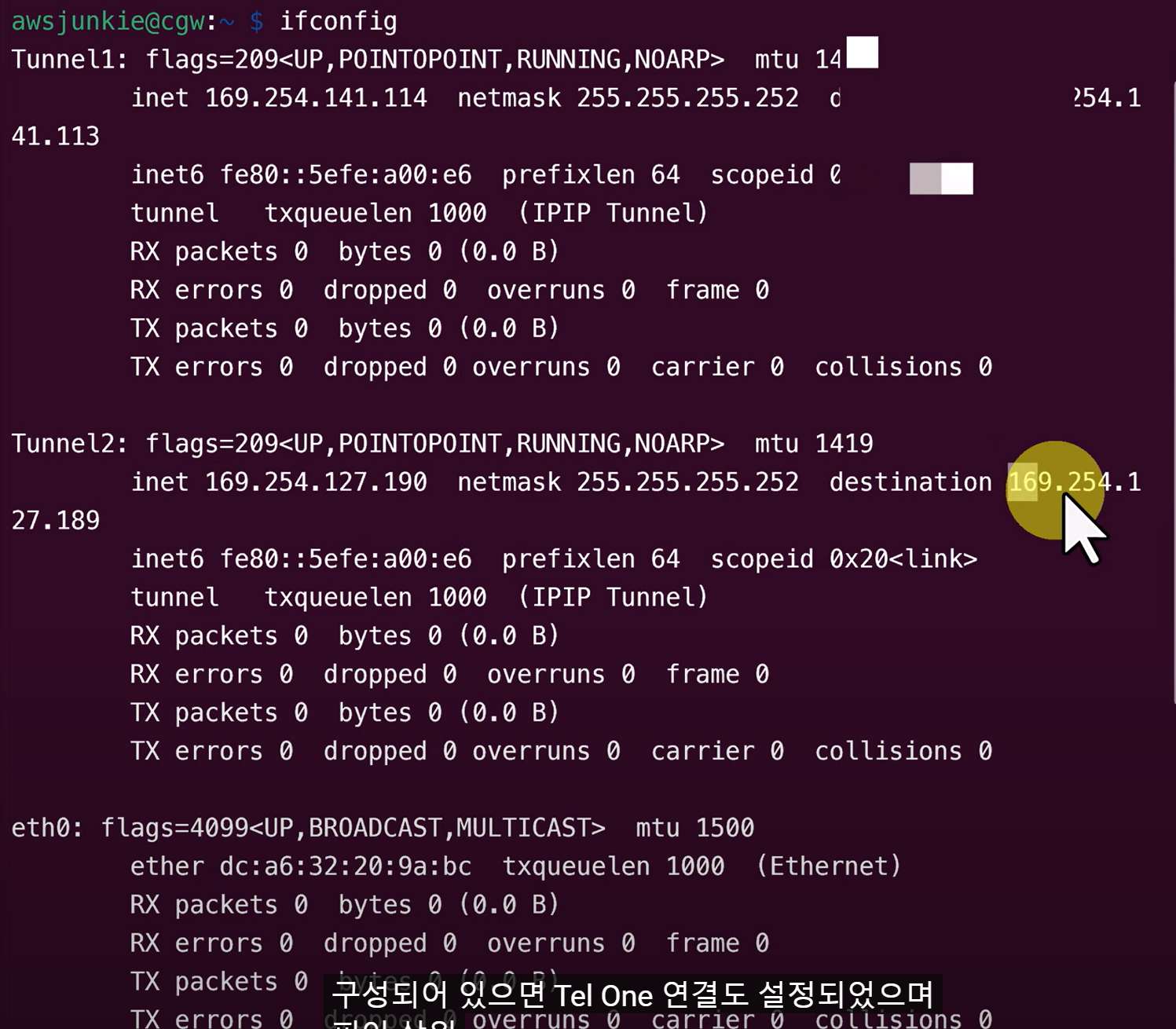

- ifconfig (VPN IP확인 - 169.254.141.114 / 169.254.127.190)
- 169.254 대역 활성화 확인

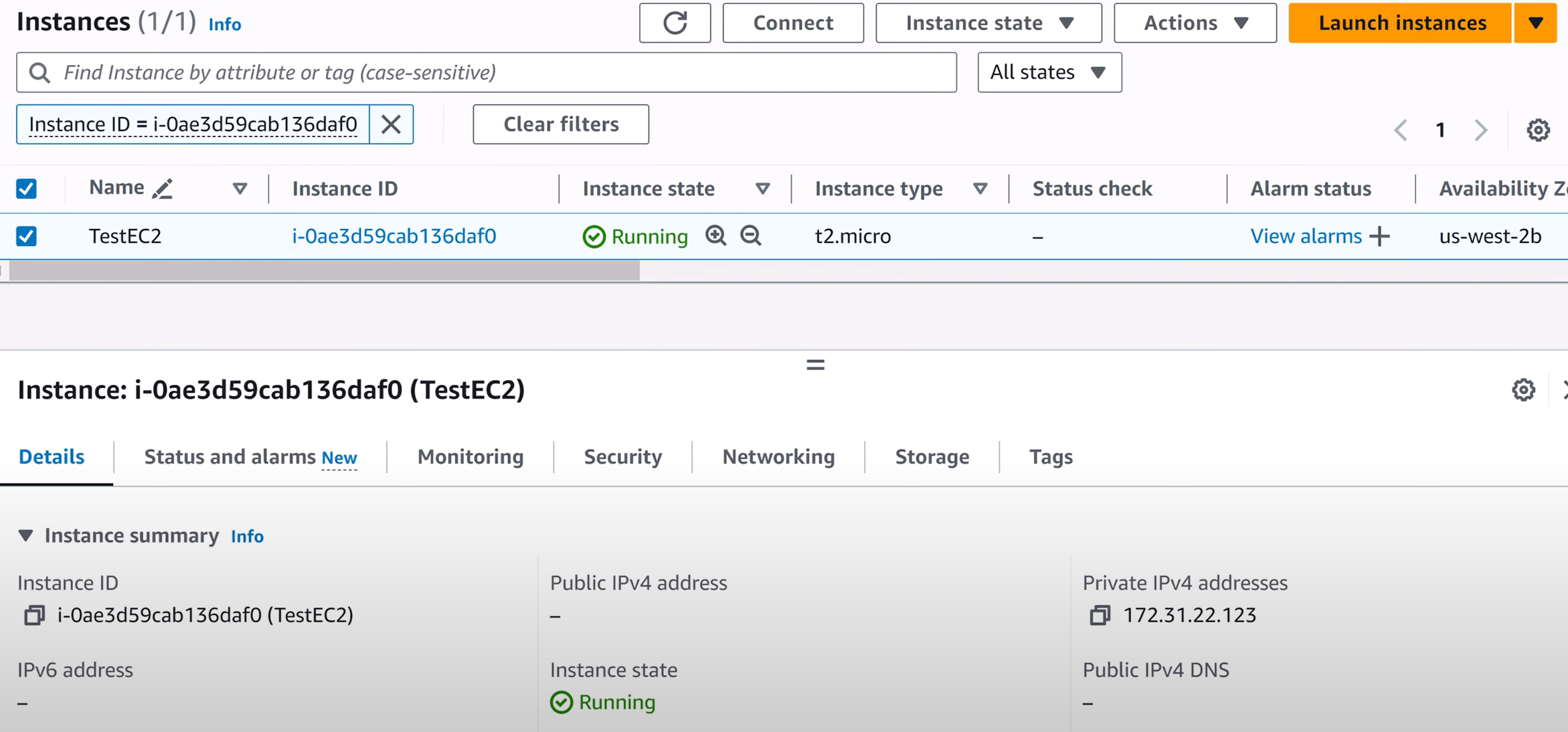

4. 테스트용 EC2 생성 (IP : 172.31.22.123)

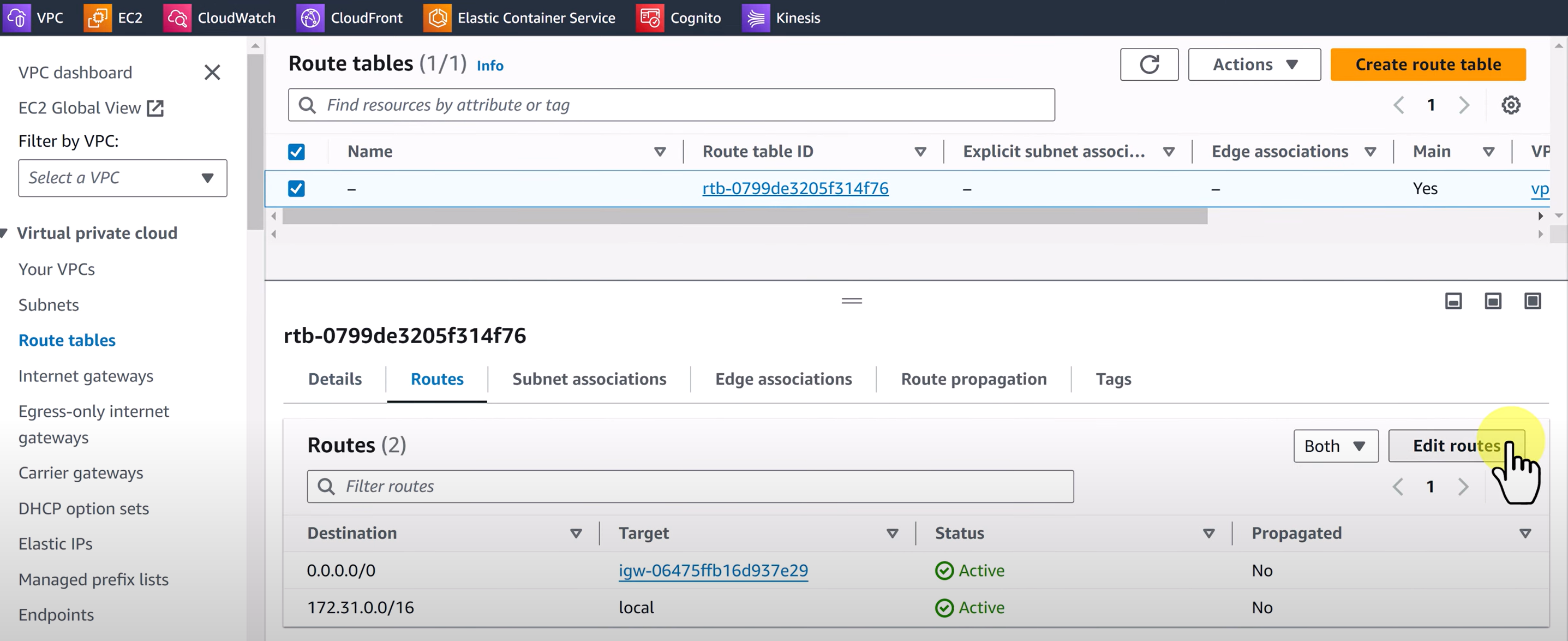

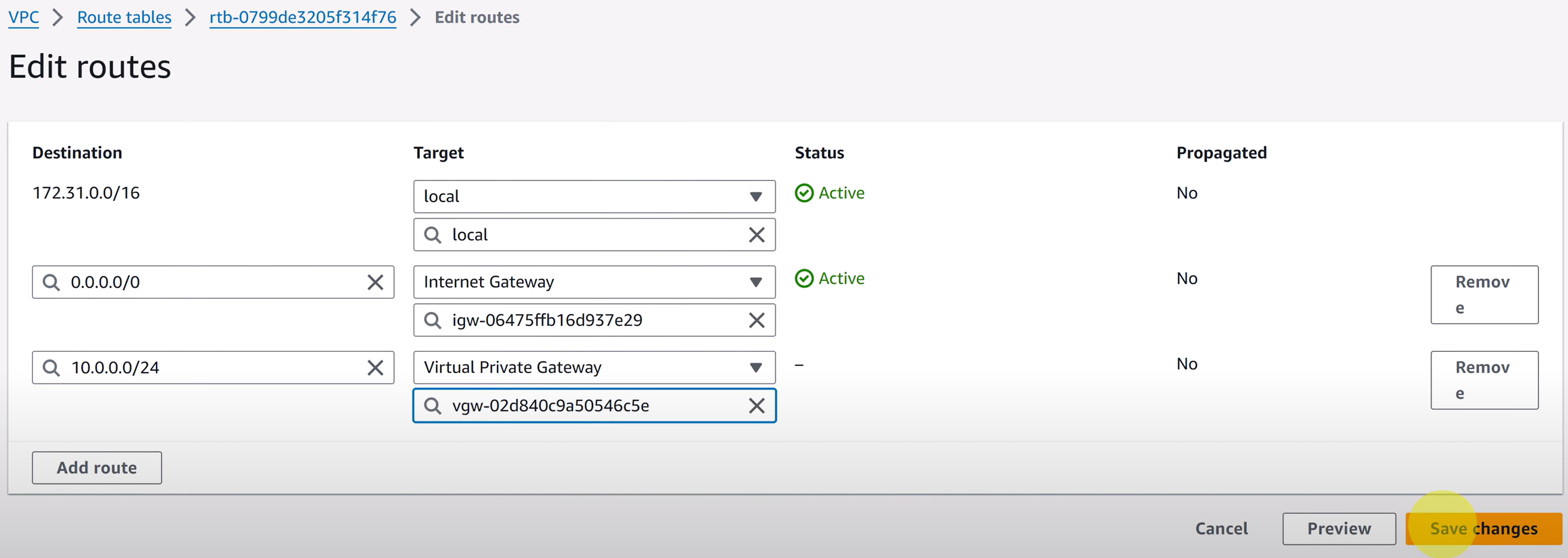

- 라우팅테이블 설정
- 10.0.0.0/24 (IDC대역 ==> VGW 설정)

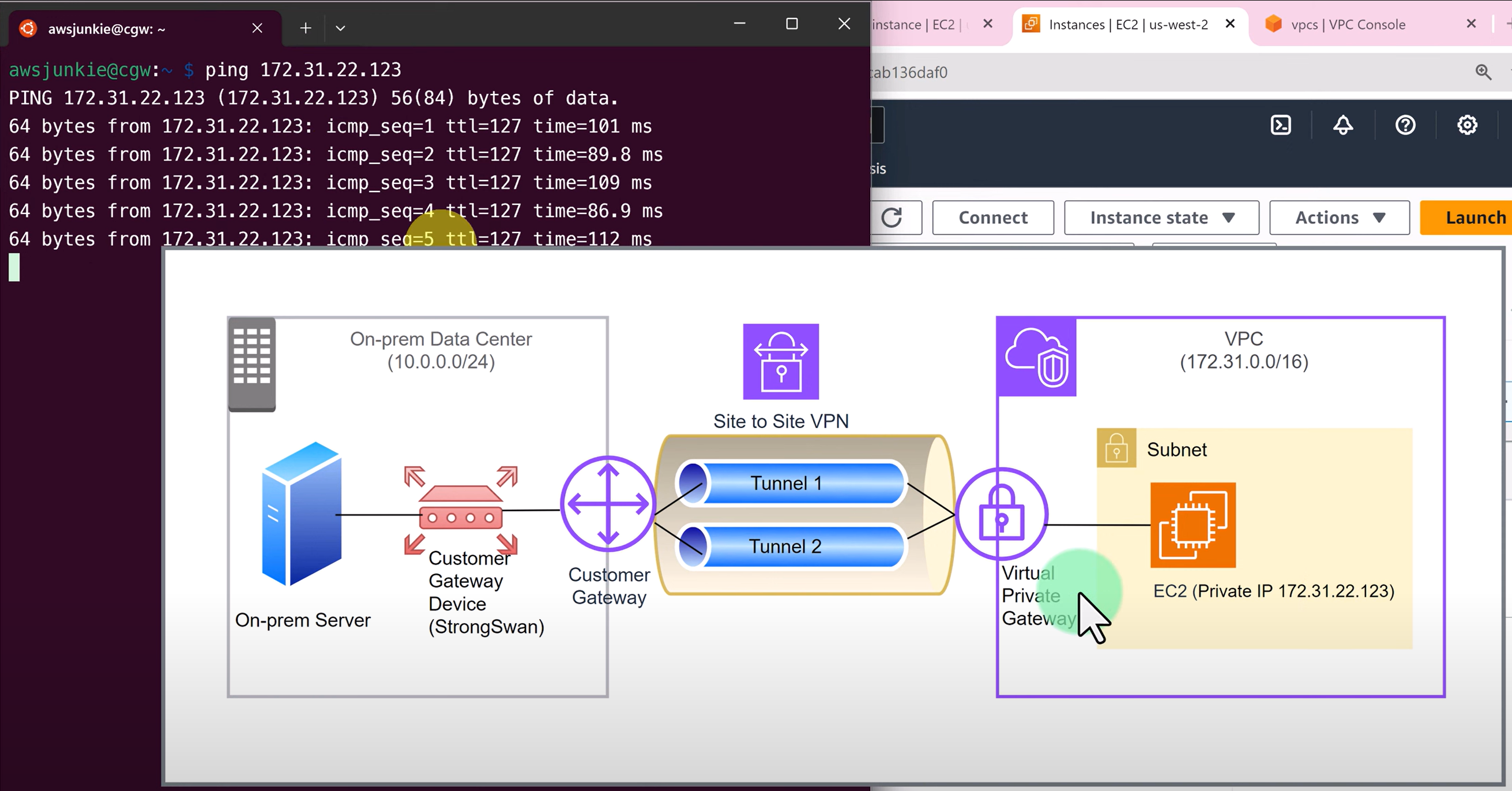

- IDC ==> AWS EC2 PING 테스트 성공 (172.31.22.123)











https://www.youtube.com/watch?v=XonAC_Z9s8Y
