[Harbor - 3.7단계] Ingress Controller → Harbor Service 연동 구성 - Harbor Native Replication 학습 시리즈





Ingress Controller가 Harbor Service를 “어떻게 찾아서 전달하는지”를 이해하면 전체 구조가 완성됩니다.

📘 3.7단계 - Ingress Controller → Harbor Service 연동 구조

핵심부터 말하면:

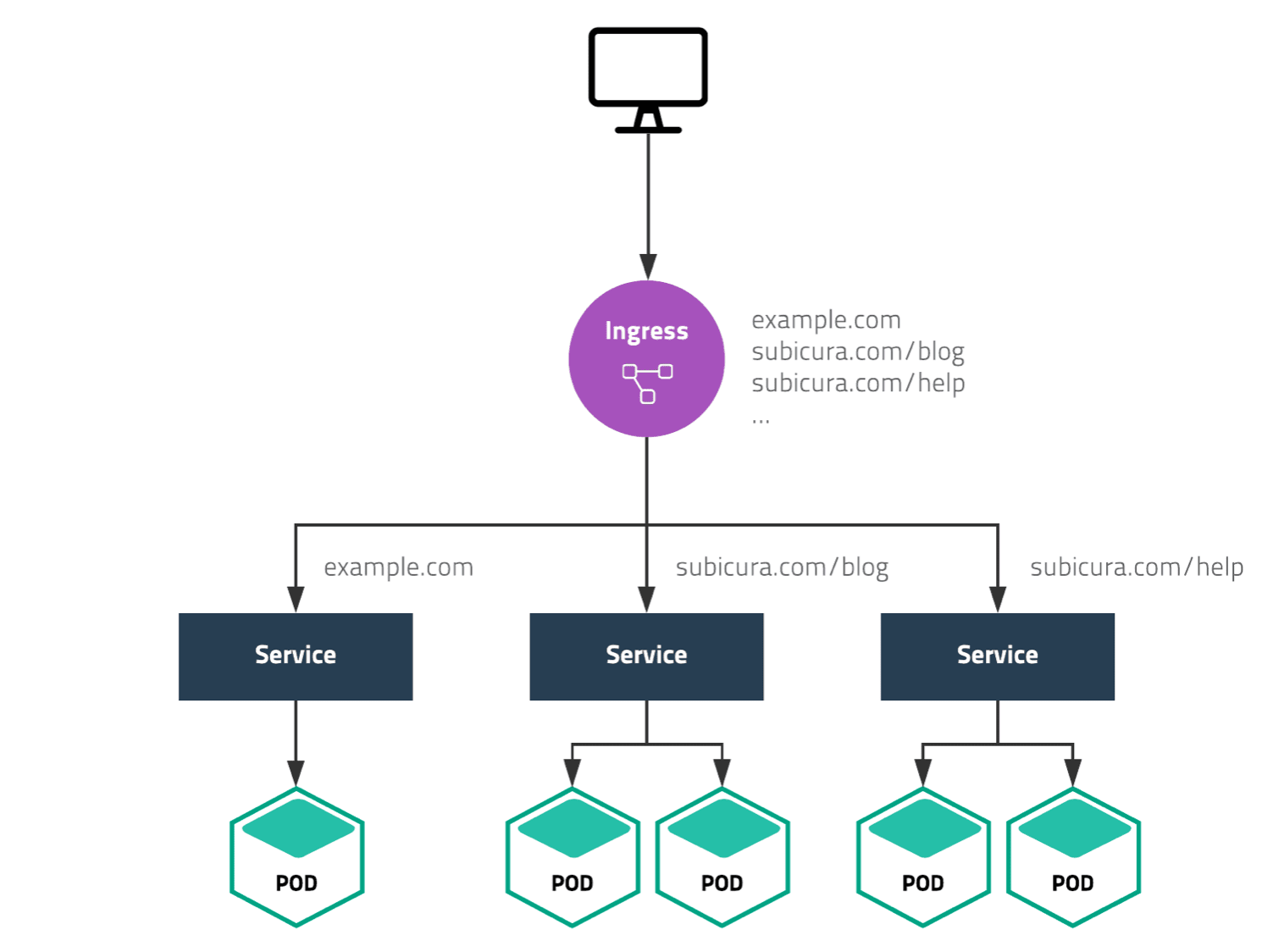

Ingress Controller는 Ingress 리소스의 규칙을 보고, 해당 Host/Path 요청을 지정된 Harbor Service로 전달합니다.

즉 연결 고리는 이겁니다.

Ingress Resource
        ↓
Host / Path 규칙
        ↓
Harbor Service
        ↓
Harbor Pod

---

1. 먼저 전체 흐름

사용자가 접속합니다.

https://harbor-prod.company.com

흐름은:

사용자
  ↓
DNS
  ↓
F5 VIP
  ↓
Ingress Controller
  ↓
Ingress Resource 규칙 확인
  ↓
Harbor Service
  ↓
Harbor Pod

여기서 Ingress Controller가 Harbor Service 이름을 직접 하드코딩해서 아는 게 아닙니다.

Kubernetes 안에 있는 Ingress 객체를 계속 감시하고 있습니다.

---

2. Ingress Resource란?

예를 들어 Harbor용 Ingress를 이렇게 만들 수 있습니다.

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: harbor-ingress
  namespace: harbor
spec:
  ingressClassName: nginx
  rules:
    - host: harbor-prod.company.com
      http:
        paths:
          - path: /
            pathType: Prefix
            backend:
              service:
                name: harbor-core
                port:
                  number: 80

여기서 핵심은 이 부분입니다.

host: harbor-prod.company.com

그리고:

service:
  name: harbor-core
  port:
    number: 80

입니다.

뜻은:

harbor-prod.company.com으로 들어온 요청은 harbor-core Service의 80번 포트로 보내라.

입니다.

---

3. Ingress Controller는 이걸 어떻게 아나?

NGINX Ingress Controller는 Kubernetes API Server를 계속 감시합니다.

예:

Ingress Controller
      │
      ↓
Kubernetes API Server
      │
      ├─ Ingress
      ├─ Service
      └─ EndpointSlice

새 Ingress가 생기면:

harbor-prod.company.com
      ↓
harbor-core:80

규칙을 읽습니다.

그리고 내부적으로 NGINX 설정을 갱신합니다.

개념적으로는:

server_name harbor-prod.company.com;

location / {
    proxy_pass http://harbor-core;
}

와 비슷한 동작을 합니다.

실제 구현은 더 복잡하지만 초보 단계에서는 이렇게 이해하면 충분합니다.

---

4. 그럼 Service는 Pod를 어떻게 찾나?

Harbor Service가 있습니다.

예:

apiVersion: v1
kind: Service
metadata:
  name: harbor-core
  namespace: harbor
spec:
  selector:
    app: harbor
    component: core
  ports:
    - port: 80
      targetPort: 8080

이 Service는:

app=harbor
component=core

Label을 가진 Pod를 찾습니다.

예:

harbor-core-abc123
  app=harbor
  component=core

그러면:

Service
harbor-core:80
     ↓
Pod
10.244.2.15:8080

로 연결됩니다.

---

5. 전체 연결을 한 번에 보면

[Client]

https://harbor-prod.company.com
          │
          ↓
        DNS
          │
          ↓
       F5 VIP
          │
          ↓
Ingress Controller
          │
          │ Ingress Rule 확인
          ↓
host:
harbor-prod.company.com
          │
          ↓
Service:
harbor-core:80
          │
          ↓
EndpointSlice
          │
          ↓
harbor-core Pod
10.244.2.15:8080

입니다.

---

6. 중요한 점: Harbor는 Service가 하나만 있는 게 아닙니다

Harbor는 여러 컴포넌트가 있죠.

예:

harbor-core
harbor-portal
harbor-registry
harbor-jobservice
harbor-trivy

각각 Service가 따로 있을 수 있습니다.

예:

harbor-core
harbor-portal
harbor-registry

하지만 외부 요청을 어떤 Service로 보낼지는 Harbor Helm Chart와 Ingress 구성에 따라 정해집니다.

예를 들어 Browser UI 요청과 Registry API 요청은 내부적으로 다른 Harbor 컴포넌트로 라우팅될 수 있습니다.

---

7. Docker Push/Pull은 조금 더 재밌습니다

예를 들어:

docker push harbor-prod.company.com/project01/app:v1

을 실행했다고 해보겠습니다.

Docker Client는 Harbor Registry API를 사용합니다.

대표적으로:

/v2/

경로를 사용합니다.

즉 요청:

https://harbor-prod.company.com/v2/

가 들어옵니다.

Ingress Controller는 Host와 Path를 보고 적절한 Harbor Backend로 전달합니다.

개념적으로:

harbor-prod.company.com
        │
        ├─ /              → Harbor Portal/Core
        │
        └─ /v2/           → Harbor Registry 관련 경로

처럼 동작합니다.

Harbor Helm Chart가 이 라우팅 구성을 자동으로 만들어주는 경우가 많습니다.

---

8. Browser 접속과 Docker 접속 비교

웹 브라우저

https://harbor-prod.company.com

흐름:

Browser
 ↓
Ingress
 ↓
Portal/Core

Docker Push

docker push harbor-prod.company.com/project/app:v1

흐름:

Docker Client
 ↓
Ingress
 ↓
Registry API
 ↓
Harbor Registry
 ↓
Storage

즉 같은 도메인을 사용해도 요청 경로에 따라 Harbor 내부 컴포넌트가 달라질 수 있습니다.

---

9. Harbor Helm 설치 시에는 보통 자동 생성

Harbor를 Helm으로 설치하면 보통 values.yaml에서 expose 방식을 지정합니다.

예:

expose:
  type: ingress

  ingress:
    hosts:
      core: harbor-prod.company.com

그러면 Helm Chart가:

Ingress
Service
Deployment
Secret

등을 생성합니다.

즉 사용자가 직접 모든 YAML을 처음부터 만들 필요는 없습니다.

---

10. 실제 확인 명령어

Ingress 확인:

kubectl get ingress -n harbor

예:

NAME             CLASS   HOSTS
harbor-ingress   nginx   harbor-prod.company.com

자세히 보기:

kubectl describe ingress harbor-ingress -n harbor

여기서 이런 정보를 볼 수 있습니다.

Host
harbor-prod.company.com

Path
/

Backend
harbor-core:80

---

11. Harbor Service 확인

kubectl get svc -n harbor

예:

NAME                TYPE        PORT
harbor-core         ClusterIP   80
harbor-portal       ClusterIP   80
harbor-registry     ClusterIP   5000
harbor-jobservice   ClusterIP   80

여기서 ClusterIP는 Kubernetes 내부에서만 사용하는 IP입니다.

예:

harbor-core
10.96.12.30:80

---

12. Service 뒤의 Pod 확인

요즘 Kubernetes에서는 EndpointSlice를 많이 사용합니다.

확인:

kubectl get endpointslice -n harbor

또는:

kubectl get endpoints -n harbor

예:

harbor-core
10.244.2.15:8080
10.244.3.21:8080

즉:

Service
harbor-core:80

    ↓

Pod A
10.244.2.15:8080

Pod B
10.244.3.21:8080

입니다.

---

13. 그래서 Pod가 바뀌어도 Service는 그대로

예를 들어:

Pod A
10.244.2.15

가 죽었습니다.

새 Pod:

Pod C
10.244.5.33

가 생성됩니다.

Service는 자동으로 Endpoint를 갱신합니다.

기존

harbor-core Service
 ├─ 10.244.2.15
 └─ 10.244.3.21

이후:

변경

harbor-core Service
 ├─ 10.244.3.21
 └─ 10.244.5.33

Ingress Controller는 계속:

harbor-core Service

만 바라보면 됩니다.

그래서 Pod IP가 바뀌어도 문제가 없습니다.

---

14. Ingress Controller가 Service IP로 보내나?

개념적으로는 Service를 Backend로 사용합니다.

하지만 실제 NGINX Ingress Controller 구현에서는 Service 뒤의 Endpoint Pod IP를 직접 읽어 NGINX upstream으로 구성하는 방식도 사용됩니다.

즉 개념은:

Ingress
 ↓
Service
 ↓
Pod

이지만 내부적으로는:

Ingress Controller
 ↓
Kubernetes API
 ↓
EndpointSlice 확인
 ↓
Pod IP로 직접 전달

할 수도 있습니다.

초보 단계에서는:

Ingress는 Service를 기준으로 정의하고, Controller가 Service/Endpoint 정보를 읽어서 실제 Pod까지 전달한다.

라고 이해하면 정확합니다.

---

15. F5와 Ingress Controller의 역할 차이

이것도 많이 헷갈립니다.

F5

주로:

어느 Ingress Node로 보낼까?

를 결정합니다.

예:

F5
 ↓
Ingress Node01
or
Ingress Node02

Ingress Controller

주로:

이 요청은 어느 Kubernetes Service로 보낼까?

를 결정합니다.

예:

harbor-prod.company.com
        ↓
harbor-core Service

입니다.

---

16. 아주 쉽게 2단계 라우팅

외부 라우팅:

F5

VIP
 ↓
Ingress Node

Kubernetes 내부 라우팅:

Ingress Controller

Host/Path
 ↓
Service
 ↓
Pod

즉:

F5
= 어느 Node?

Ingress
= 어느 Service?

Service
= 어느 Pod?

이렇게 외우면 정말 쉽습니다.

---

17. Harbor 기준 최종 흐름

사용자
docker login
docker push
Browser
   │
   ↓
harbor-prod.company.com
   │
   ↓
DNS
   │
   ↓
F5 VIP
10.10.10.100:443
   │
   ↓
Ingress Node
10.10.1.21:30443
   │
   ↓
NGINX Ingress Controller
   │
   │ Ingress Rule 확인
   ↓
harbor-prod.company.com
   │
   ├─ UI/API 요청
   │      ↓
   │   Harbor Core / Portal Service
   │
   └─ Registry /v2/ 요청
          ↓
      Harbor Registry Service
          ↓
      Harbor Registry Pod
          ↓
          PVC
          ↓
       Storage

---

18. 여기서 Harbor Replication까지 연결하면

Push Replication은 반대 방향의 Outbound 통신입니다.

외부 사용자의 접속:

외부
 ↓
F5
 ↓
Ingress
 ↓
Harbor

Replication Push:

Harbor JobService
 ↓
Network
 ↓
DR Harbor F5/VIP
 ↓
DR Ingress
 ↓
DR Registry

즉 DR Harbor도 동일하게:

harbor-dr.company.com
       ↓
F5 VIP
       ↓
Ingress Controller
       ↓
Harbor Service
       ↓
Registry

구조를 가지고 있다고 보면 됩니다.

---

⭐ 최종 핵심

딱 이 네 줄을 기억하시면 됩니다.

F5
→ 어느 Ingress Node로 보낼지 결정

Ingress Controller
→ Host/Path를 보고 어느 Service로 보낼지 결정

Service
→ Label/Endpoint를 보고 어느 Pod로 보낼지 결정

Pod
→ 실제 Harbor 기능 수행

그래서 전체는:

Client
 ↓
F5
 ↓
Ingress Controller
 ↓
Ingress Rule
 ↓
Harbor Service
 ↓
Harbor Pod

입니다.

그리고 Ingress Resource가 바로 Ingress Controller와 Harbor Service를 연결해주는 핵심 설정 파일입니다.
