[중요] Route53 Resolver Endpoints | Part-2 | Hybrid DNS | Route 53 Resolver | Forwarding Rules | DEMO

by METAVERSE STORY 2024. 6. 24.
반응형
728x170

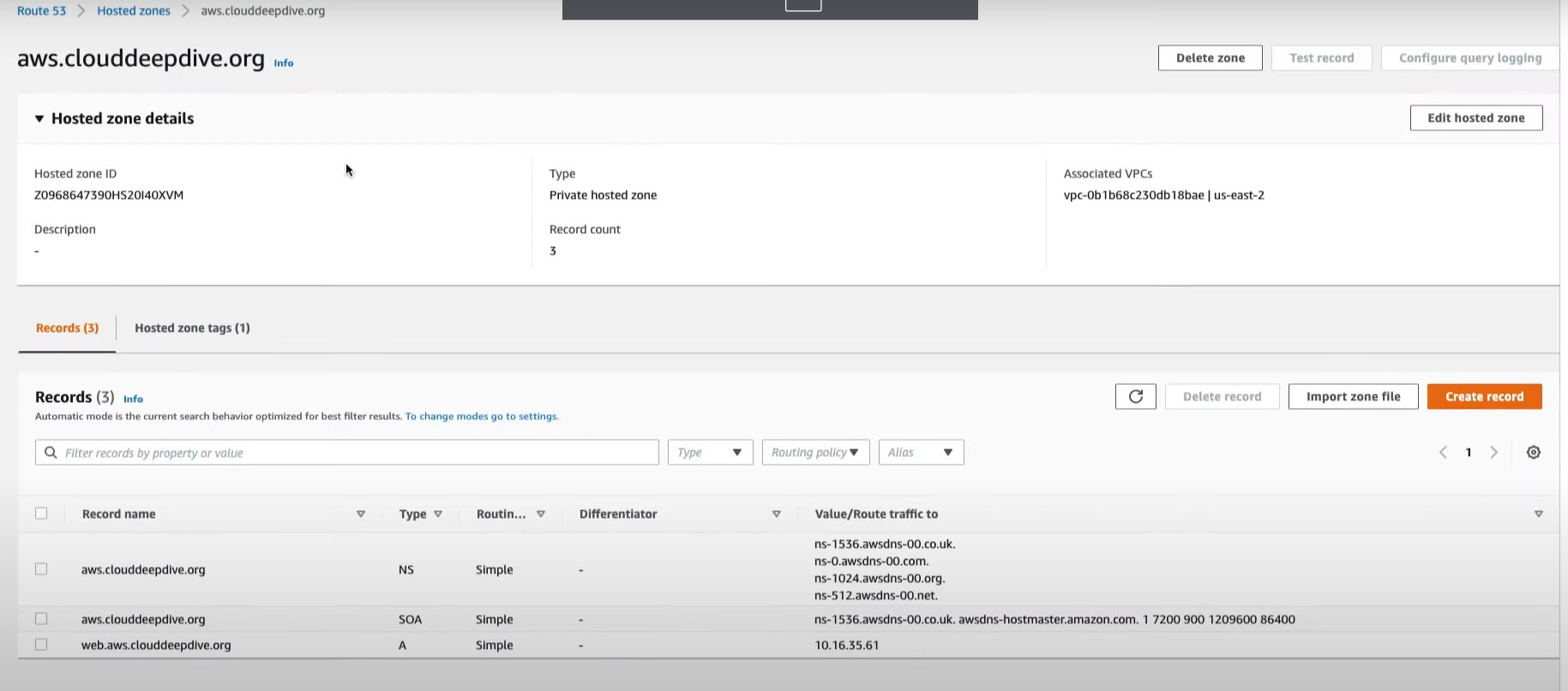

## Route53 Private Hosted Zone 생성

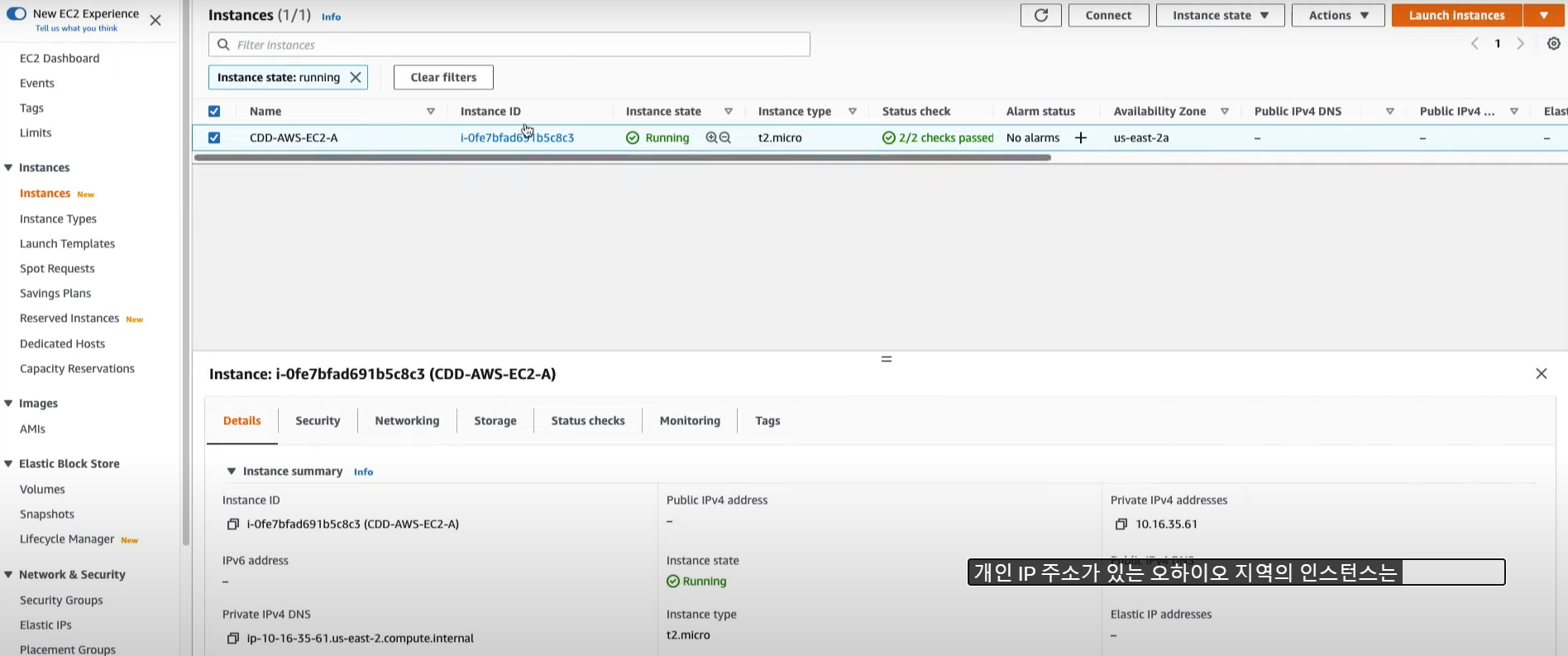

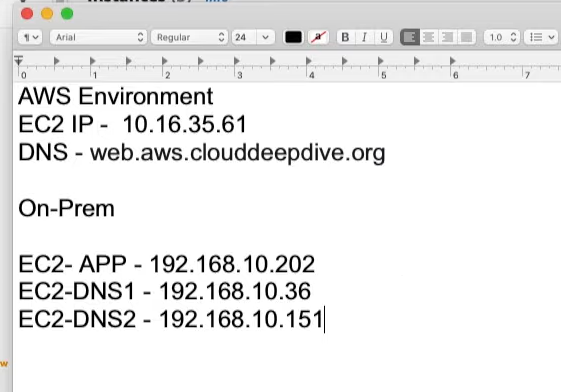

- web.aws.clouddeepdive.org  ==> 10.16.35.61 (EC2 IP주소)

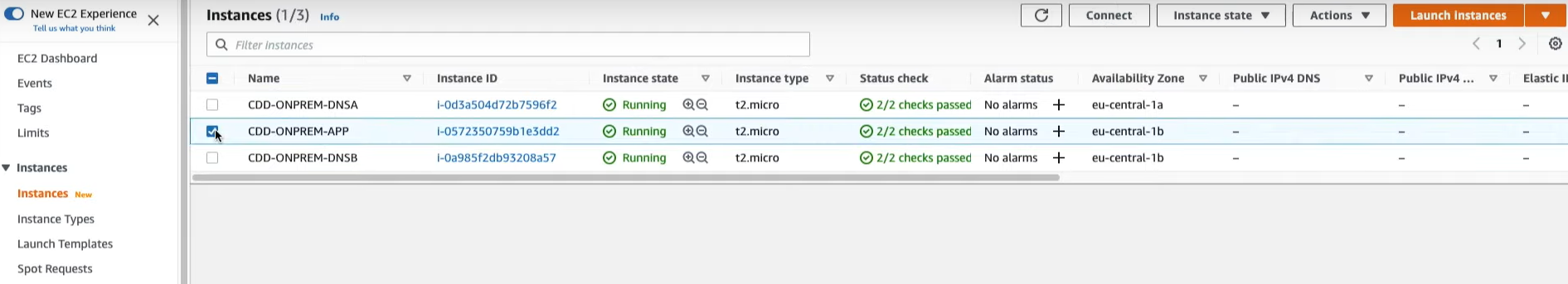

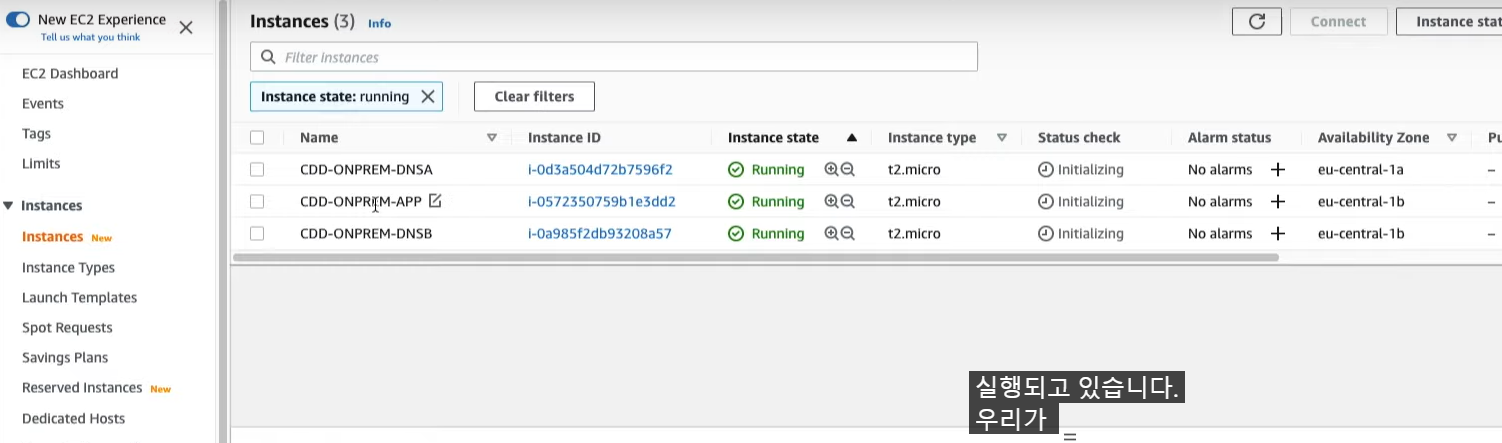

## 온프레 DNS서버 2대, APP서버 1대

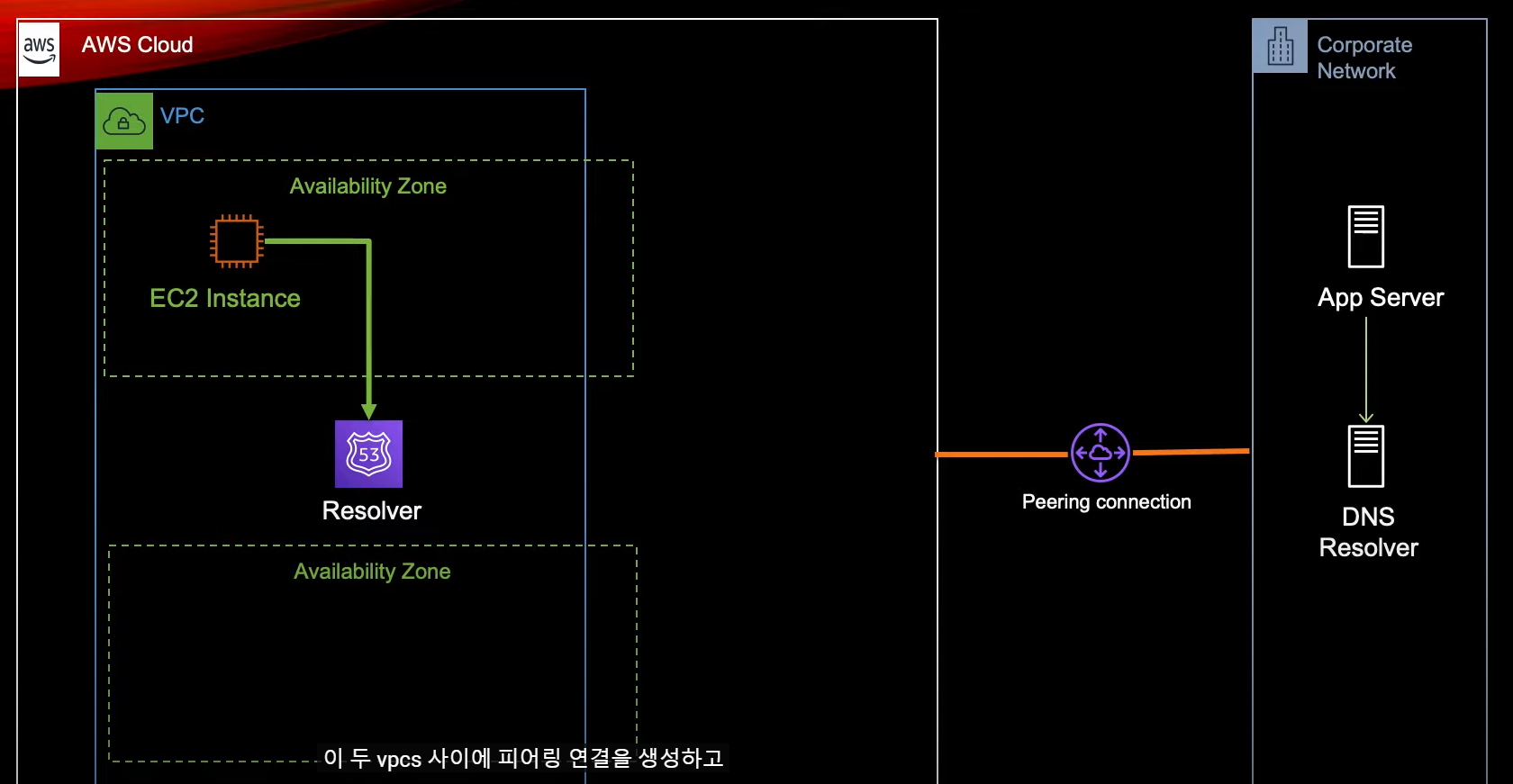

## VPC 피어링 연동
- IP 연동은 가능하지만, DNS 확인은 불가

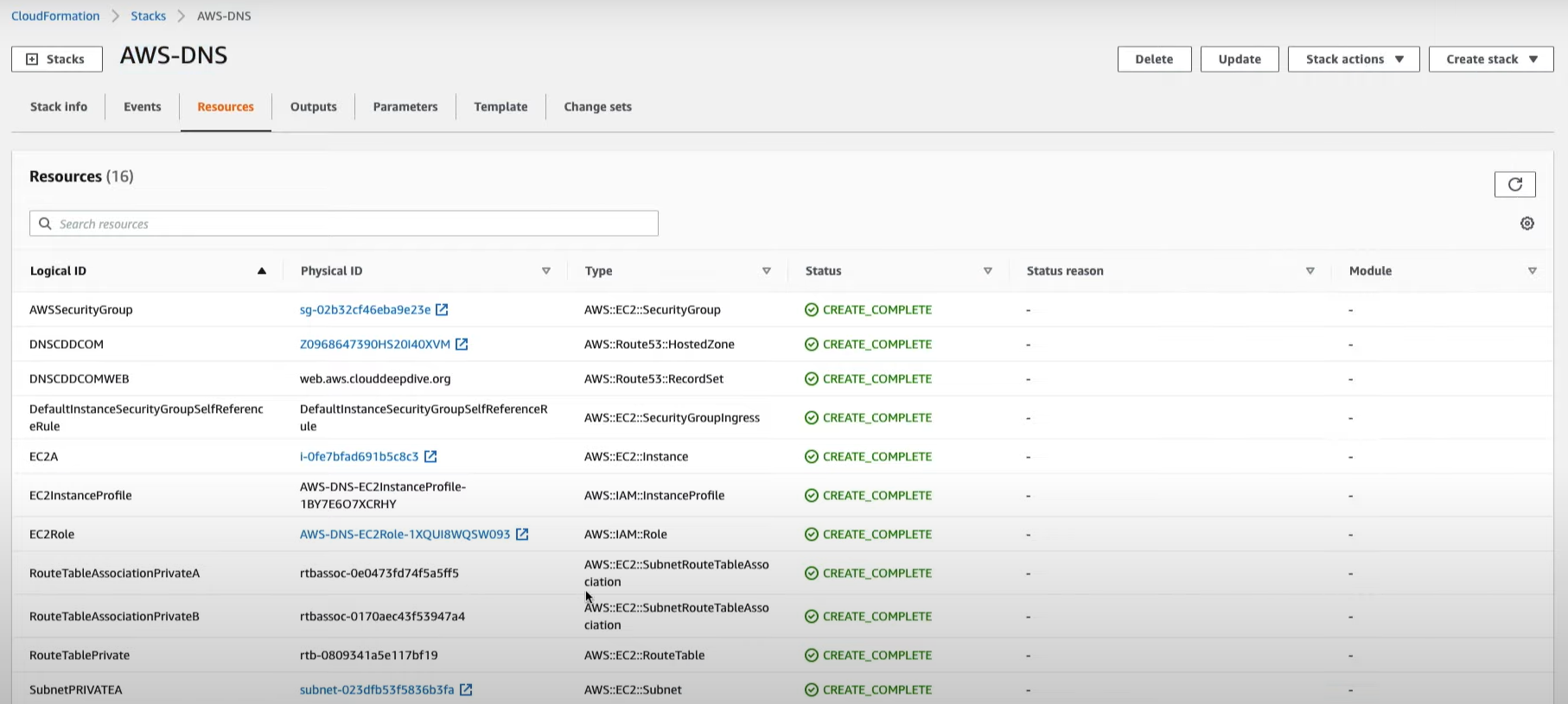

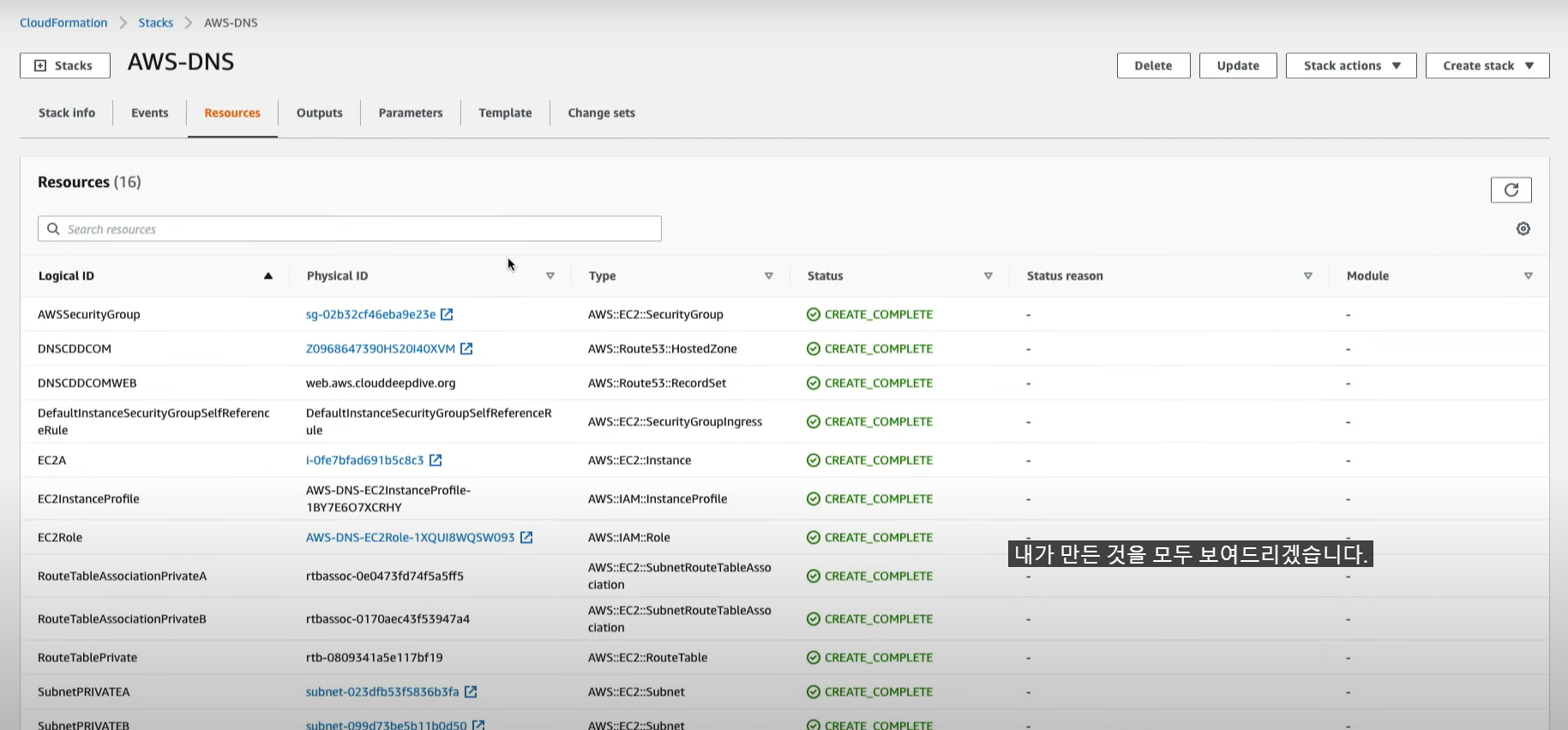

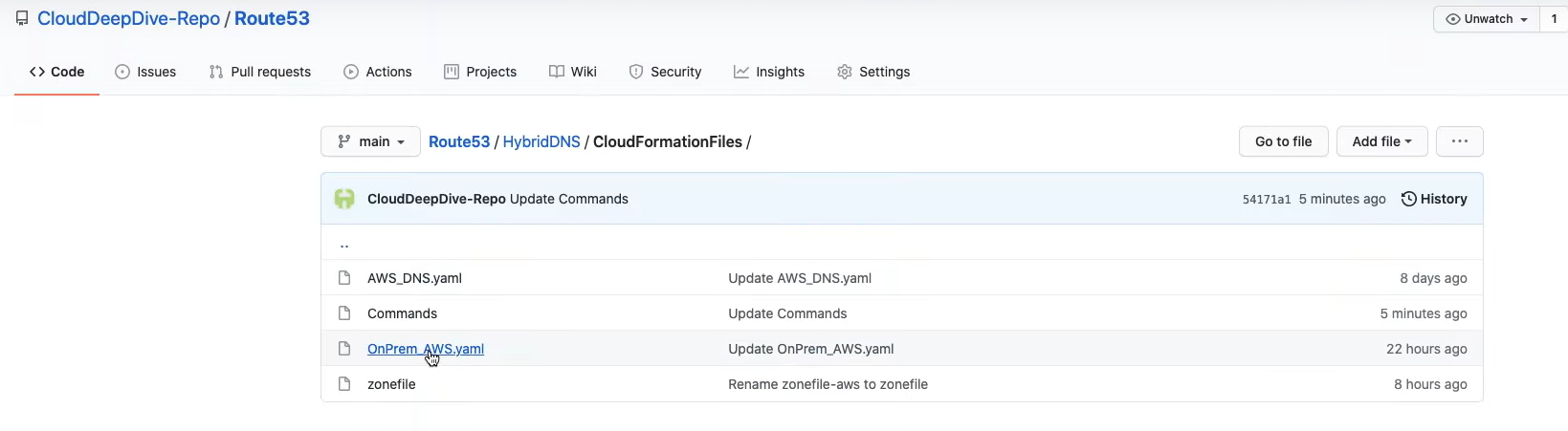

## CloudFormation 배포

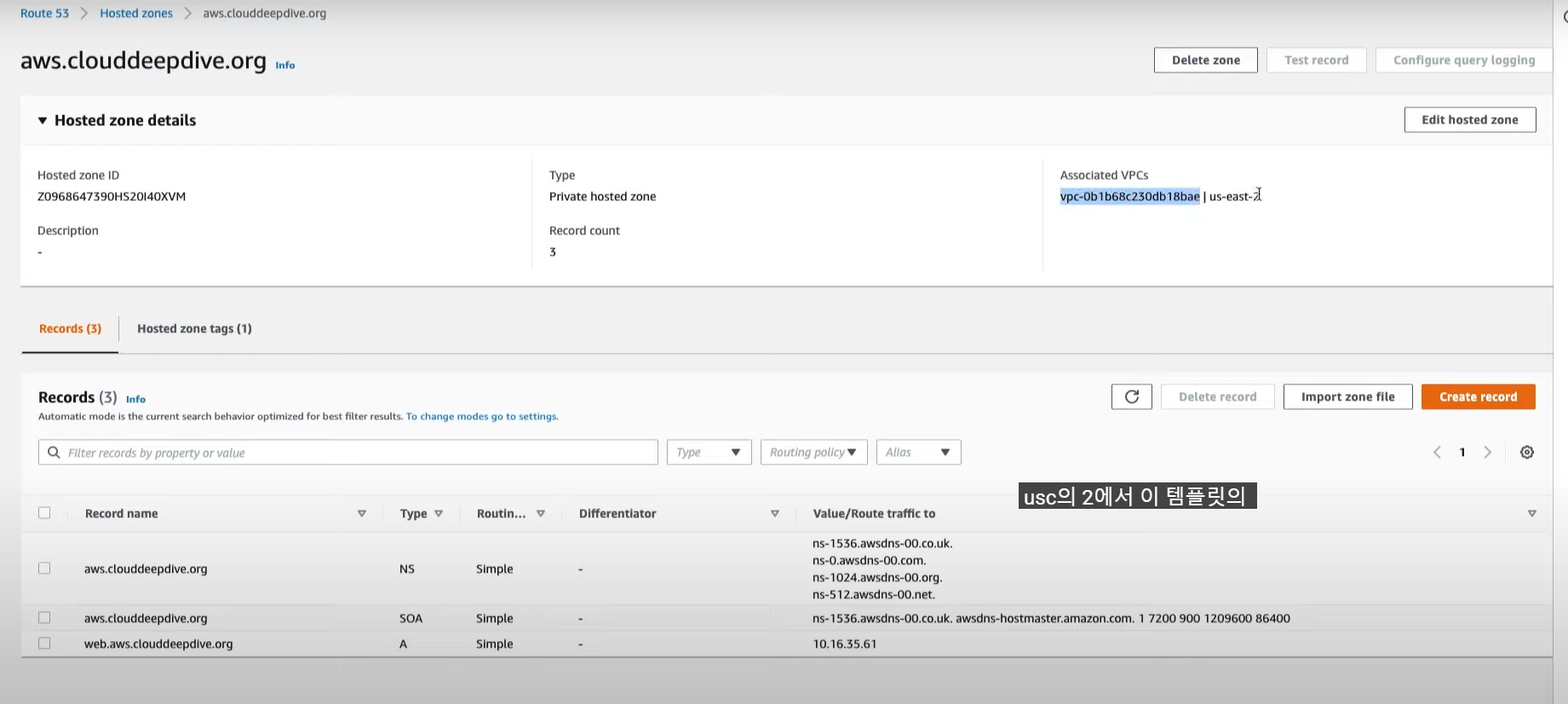

- Route53 Private Hosted Zone 생성
- web.aws.clouddeepdive.org  ==> 10.16.35.61 (EC2 IP주소)

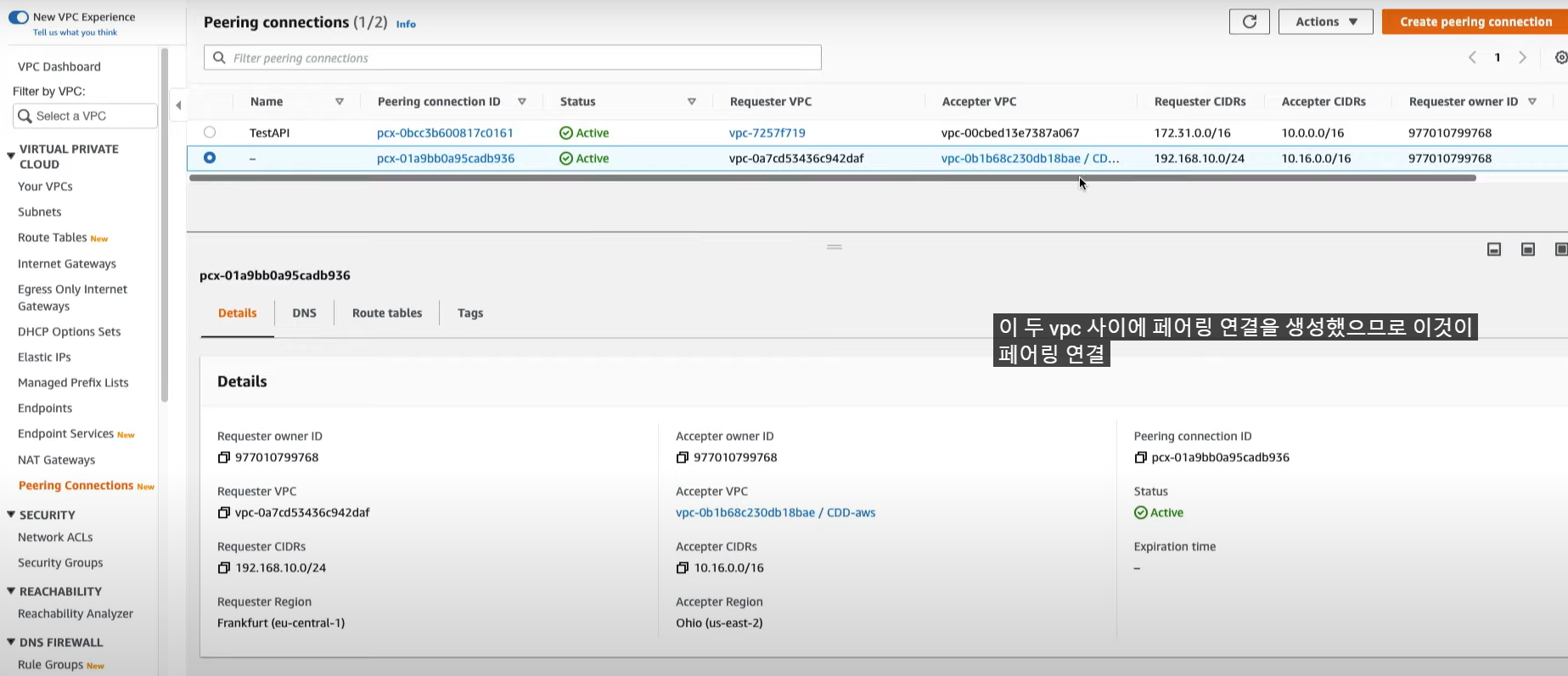

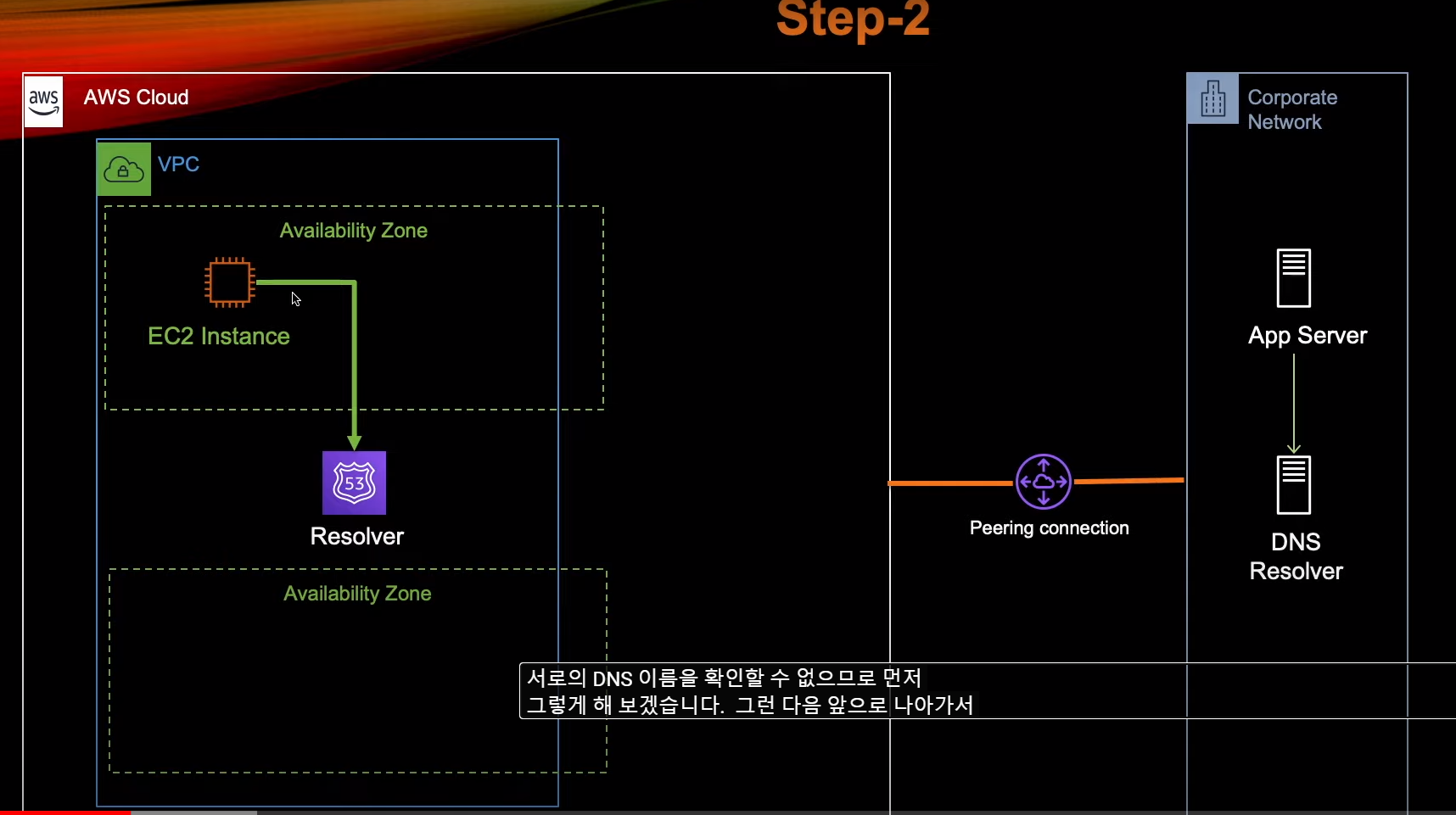

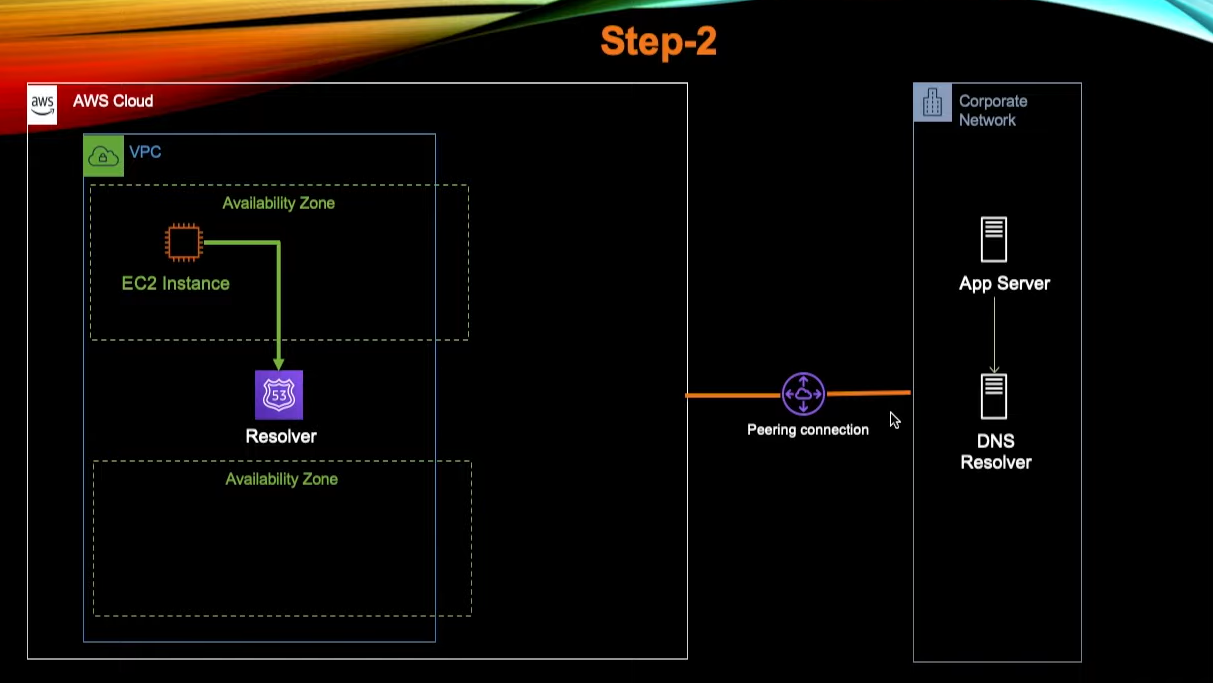

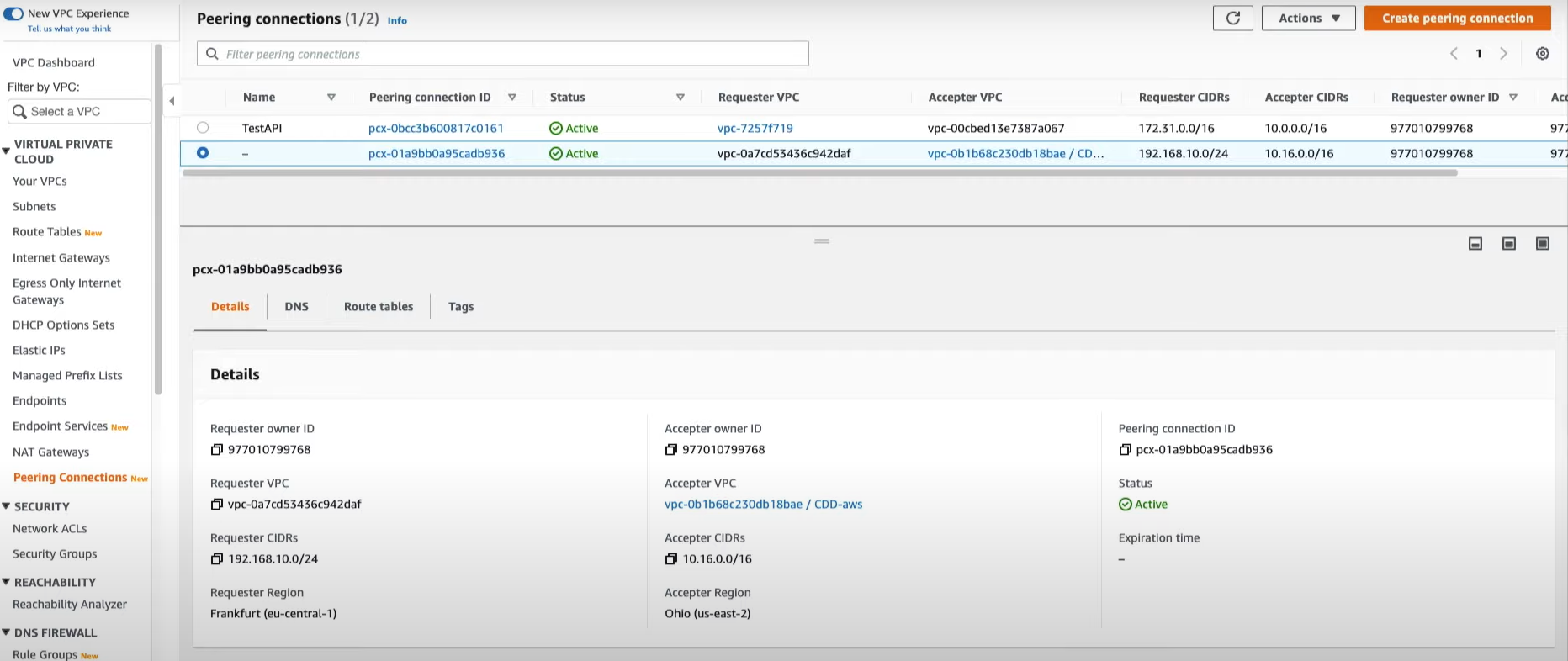

## VPC 피어링 연동 (AWS 10.16.0.0/16  <==>  IDC 192.168.10.0/24)

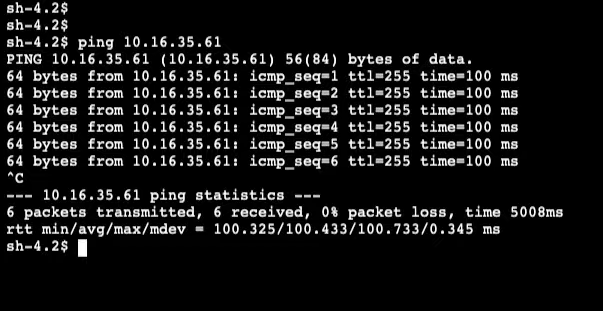

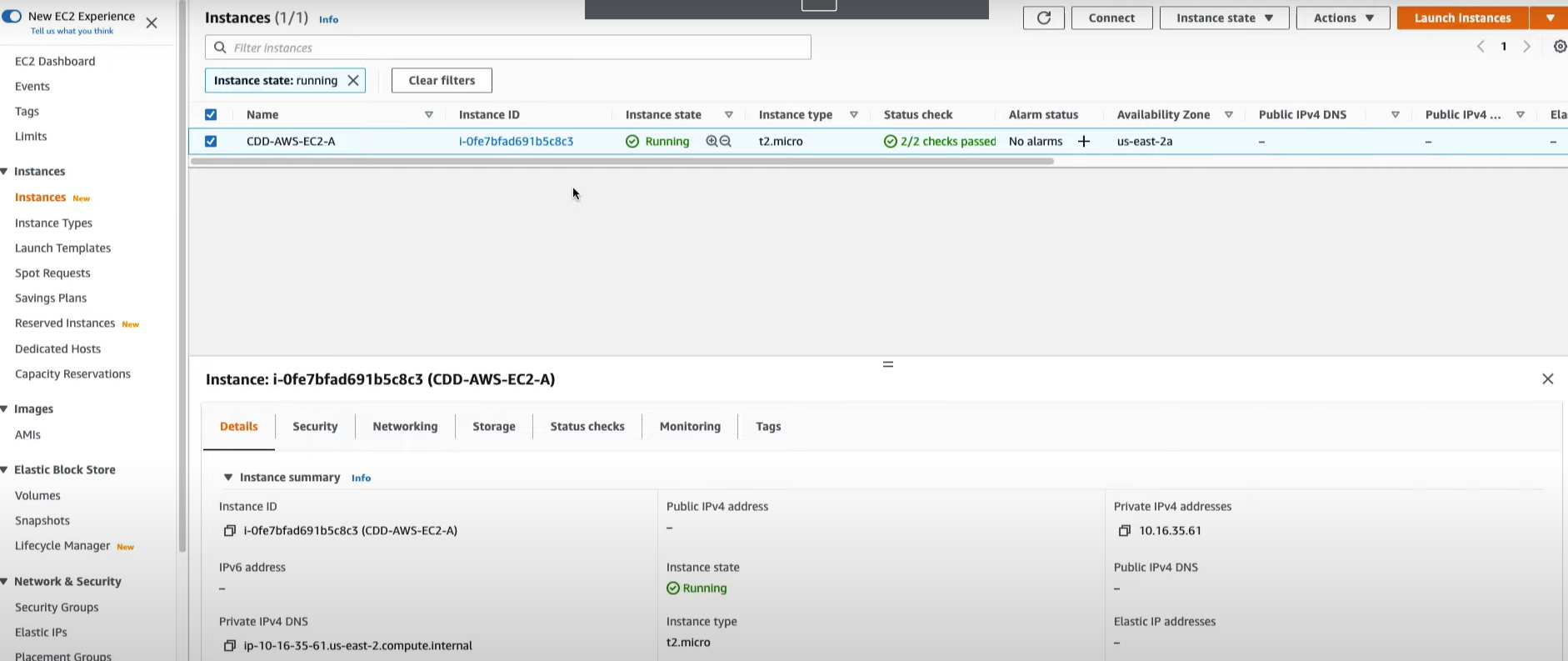

## IDC서버에서 EC2 서버로 Ping 테스트 (정상)





## IDC서버에서 EC2 서버로 DNS 테스트 (접속 안됨)

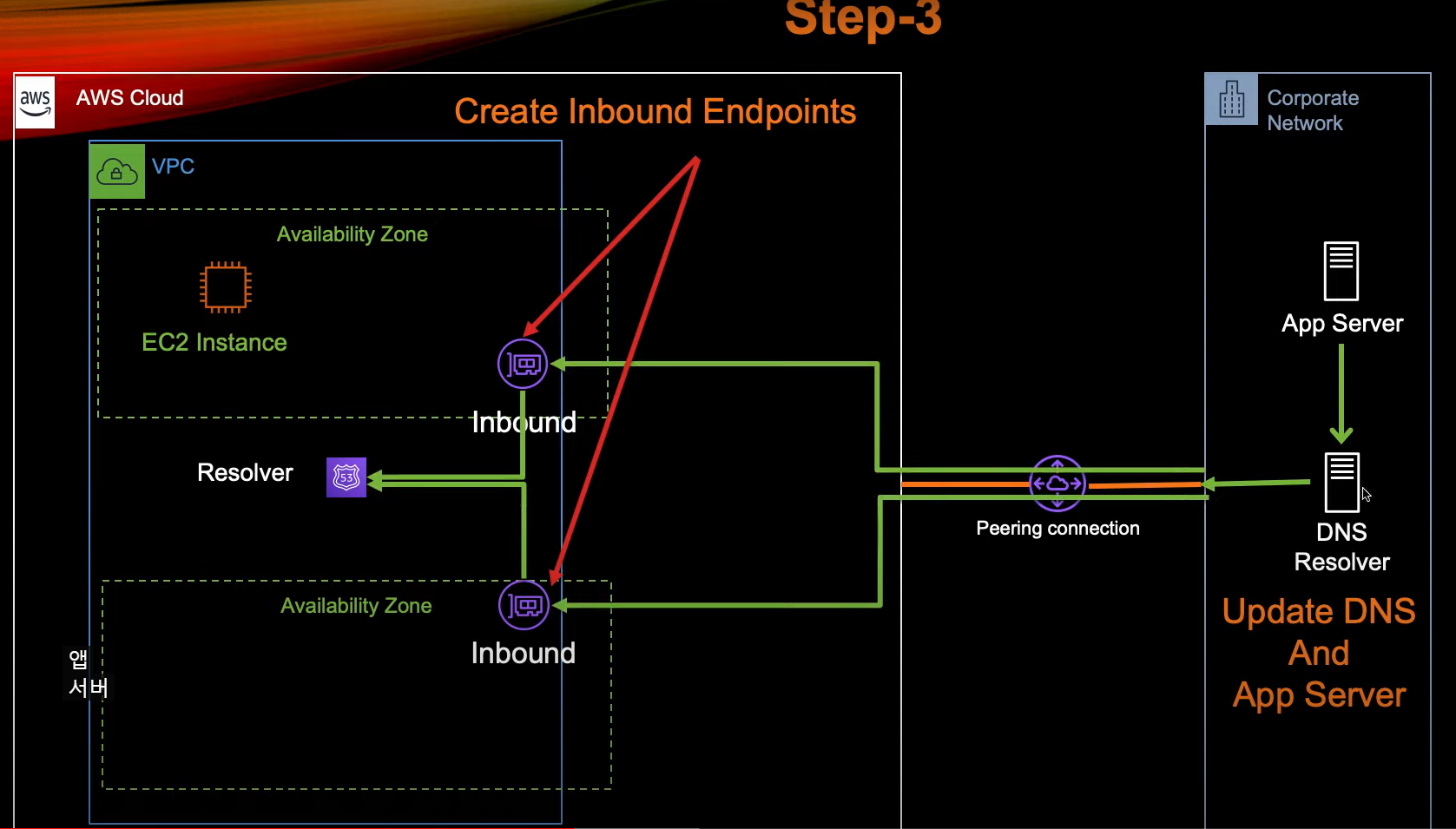

- 인바운드 엔드포인트 생성 필요







=======================================================





## 구현

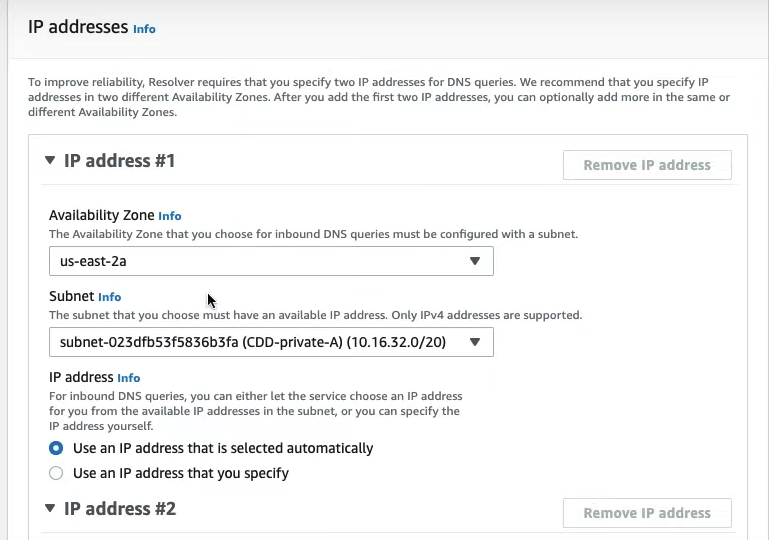

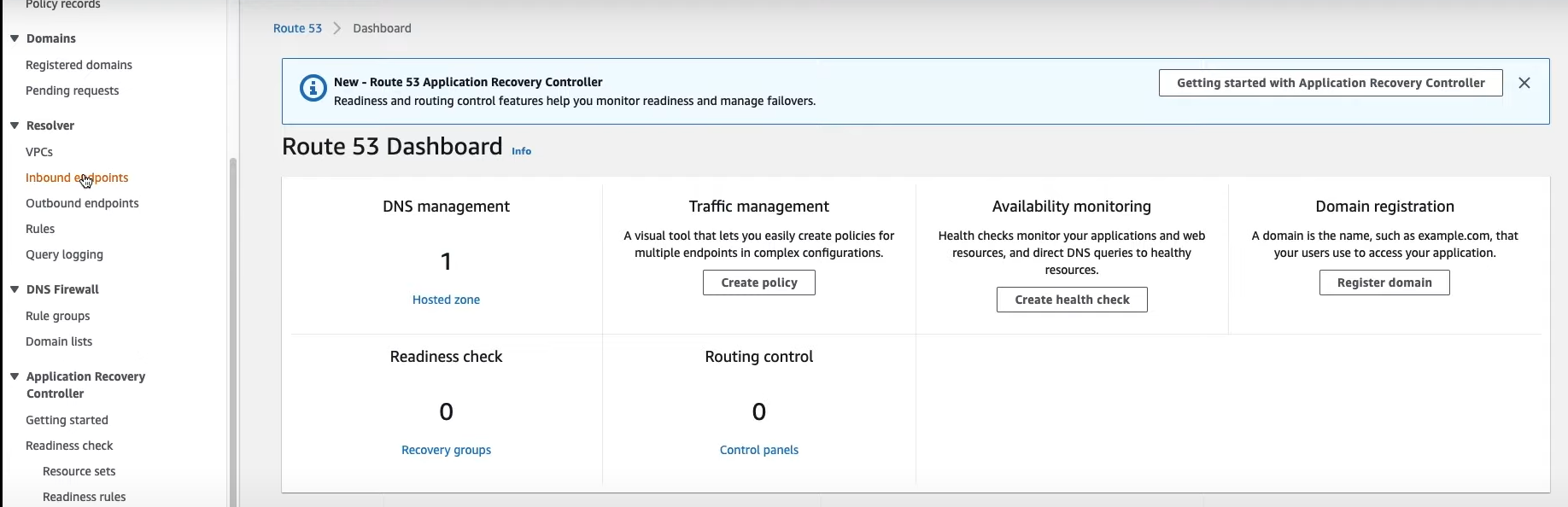

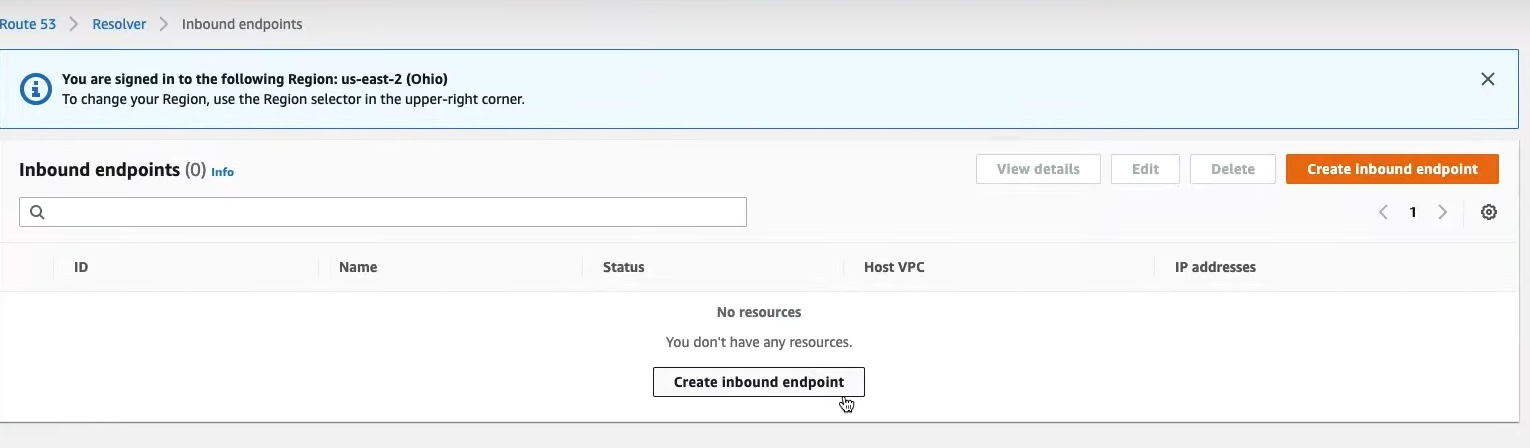

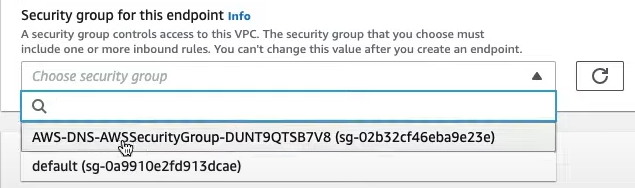

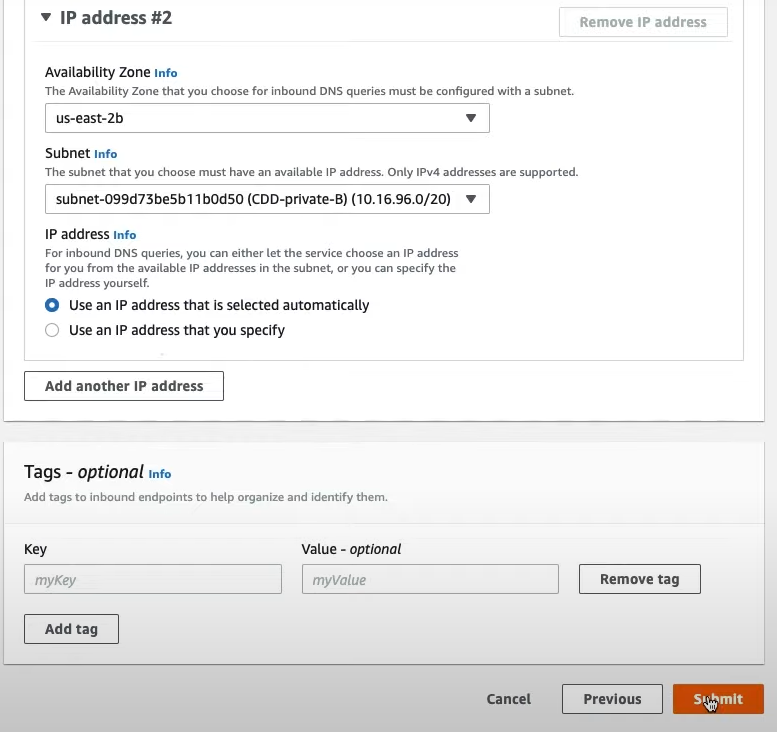

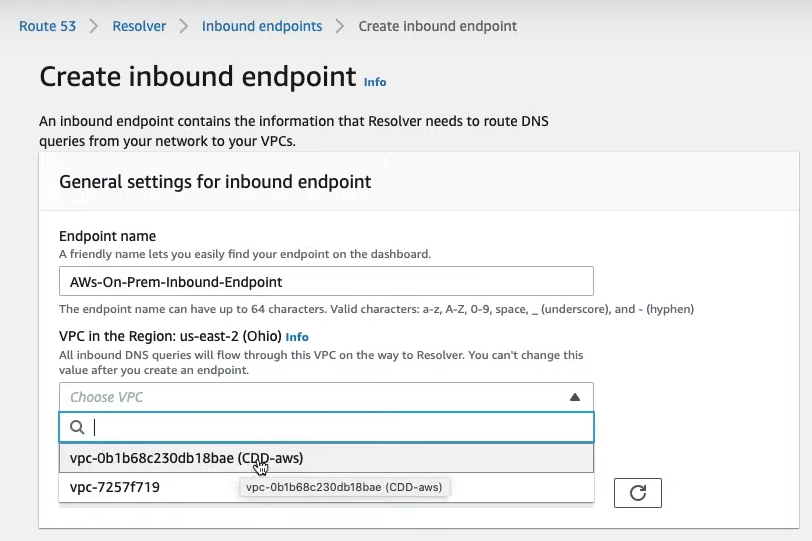

## Route53 이동 --> Create Inbound Endpoint

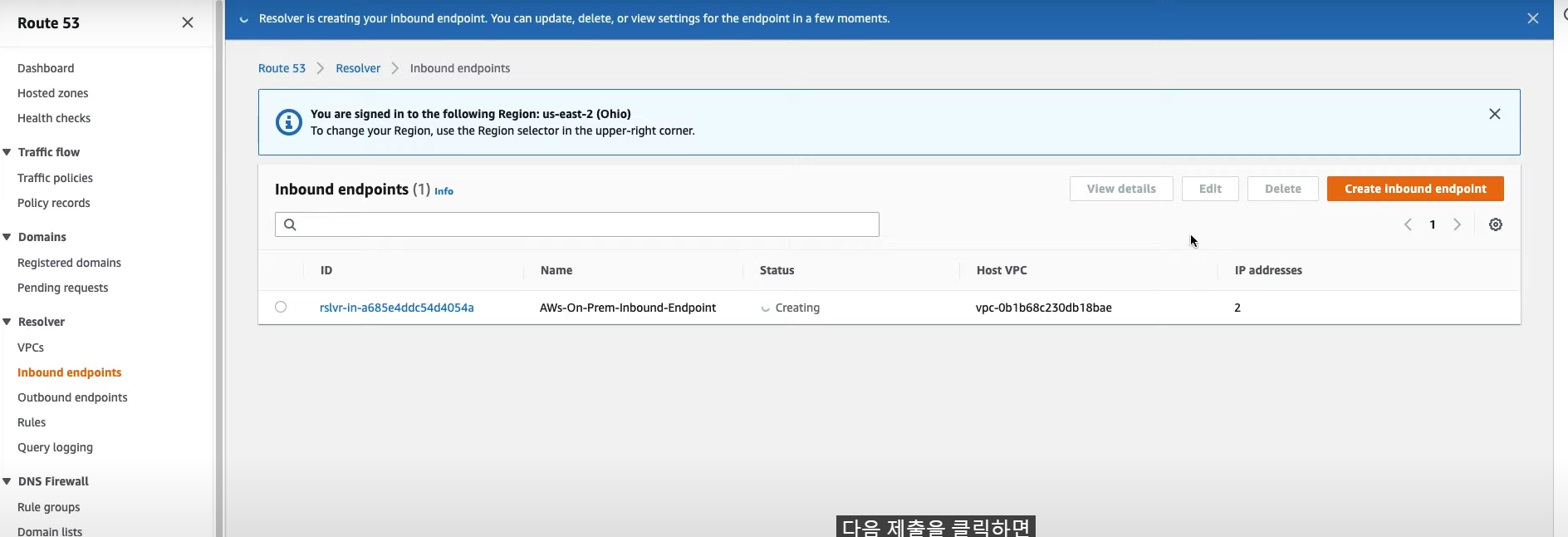

- 인바운드 엔드포인트 생성 완료

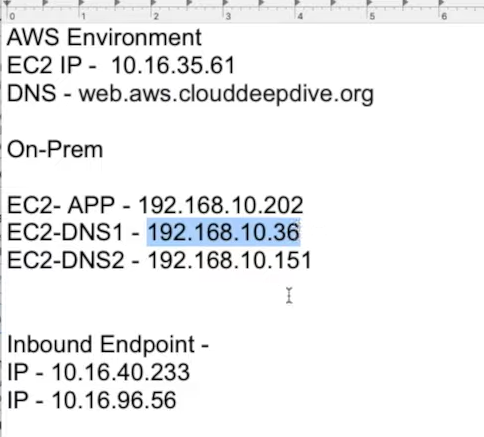

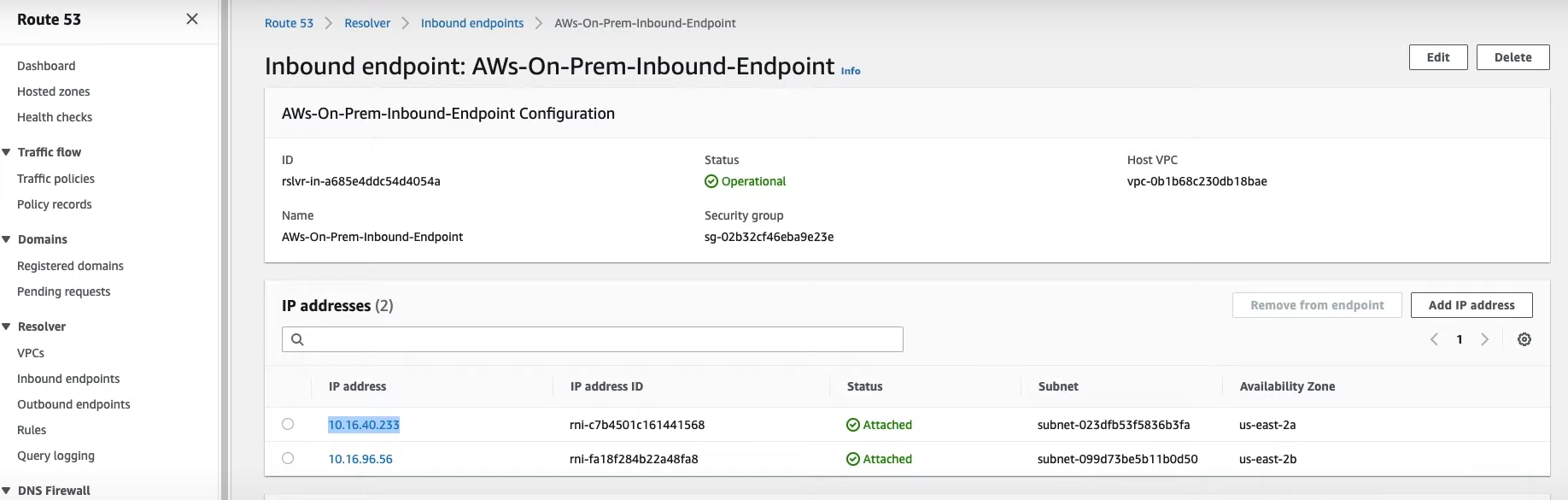

- 인바운드 엔드포인트 IP : 10.16.40.233 / 10.16.96.56

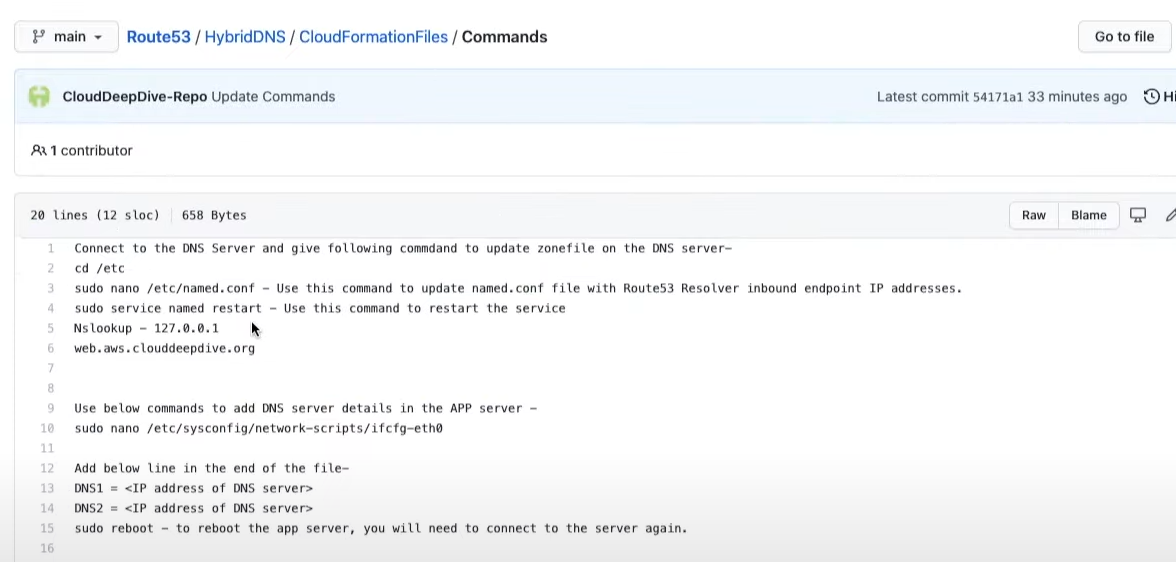

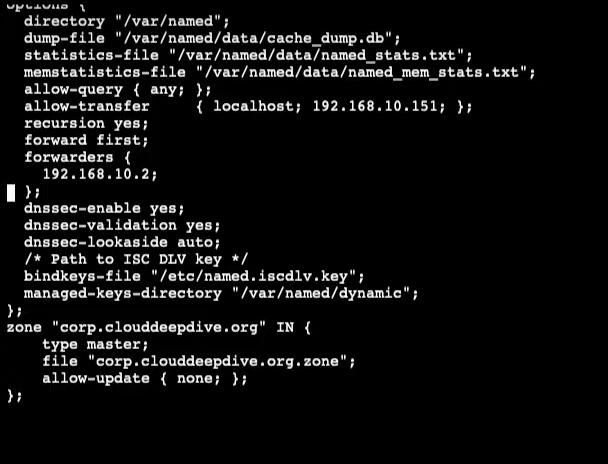

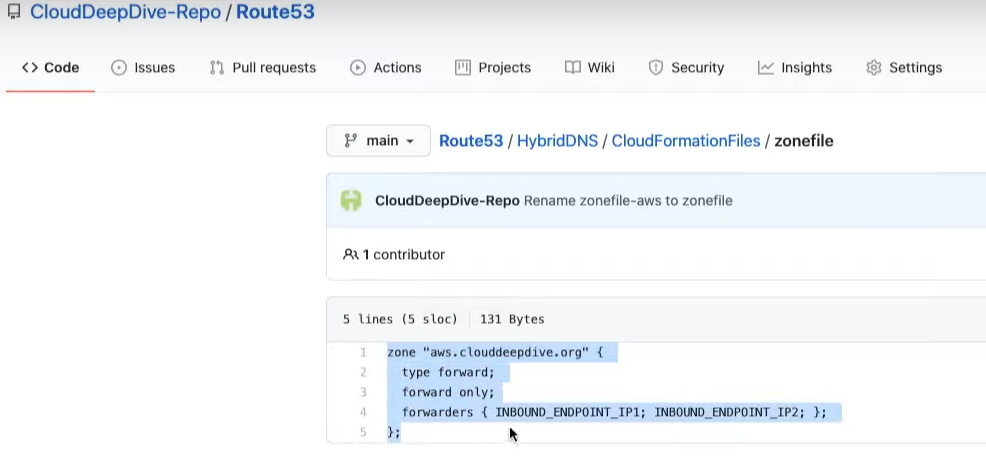

## IDC DNS 서버 설정





- IDC DNS서버에 ==> AWS Route53 인바운드 엔드포인트 IP (10.16.40.233 / 10.16.96.56) 등록

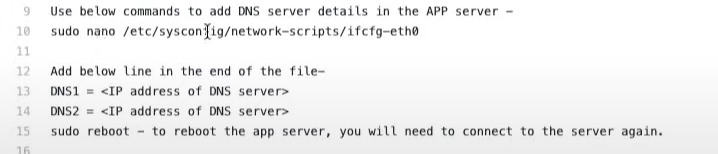

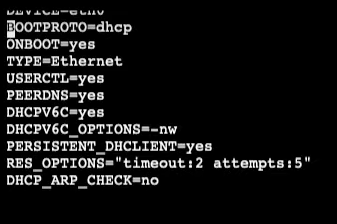

## IDC APP 서버 설정

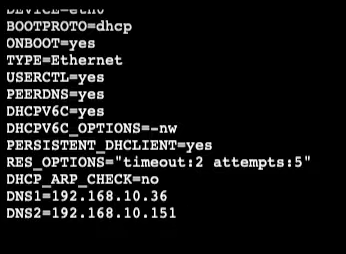

- APP서버에서 ==> IDC DNS서버 IP주소 등록 (192.168.10.36 / 192.168.10.151) 후 APP서버 리부팅

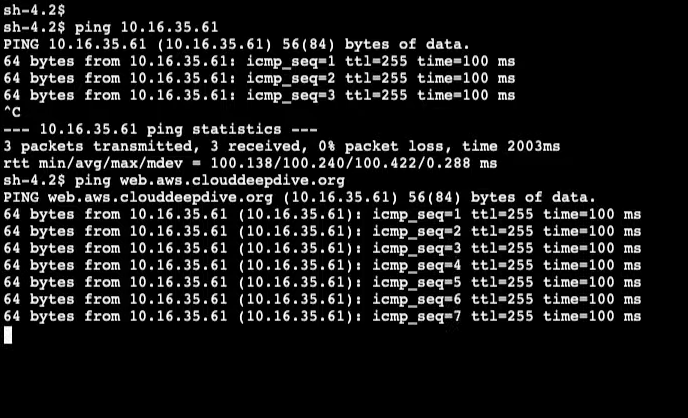

## IDC APP서버 ==> AWS EC2 로 DNS Ping 테스트 성공

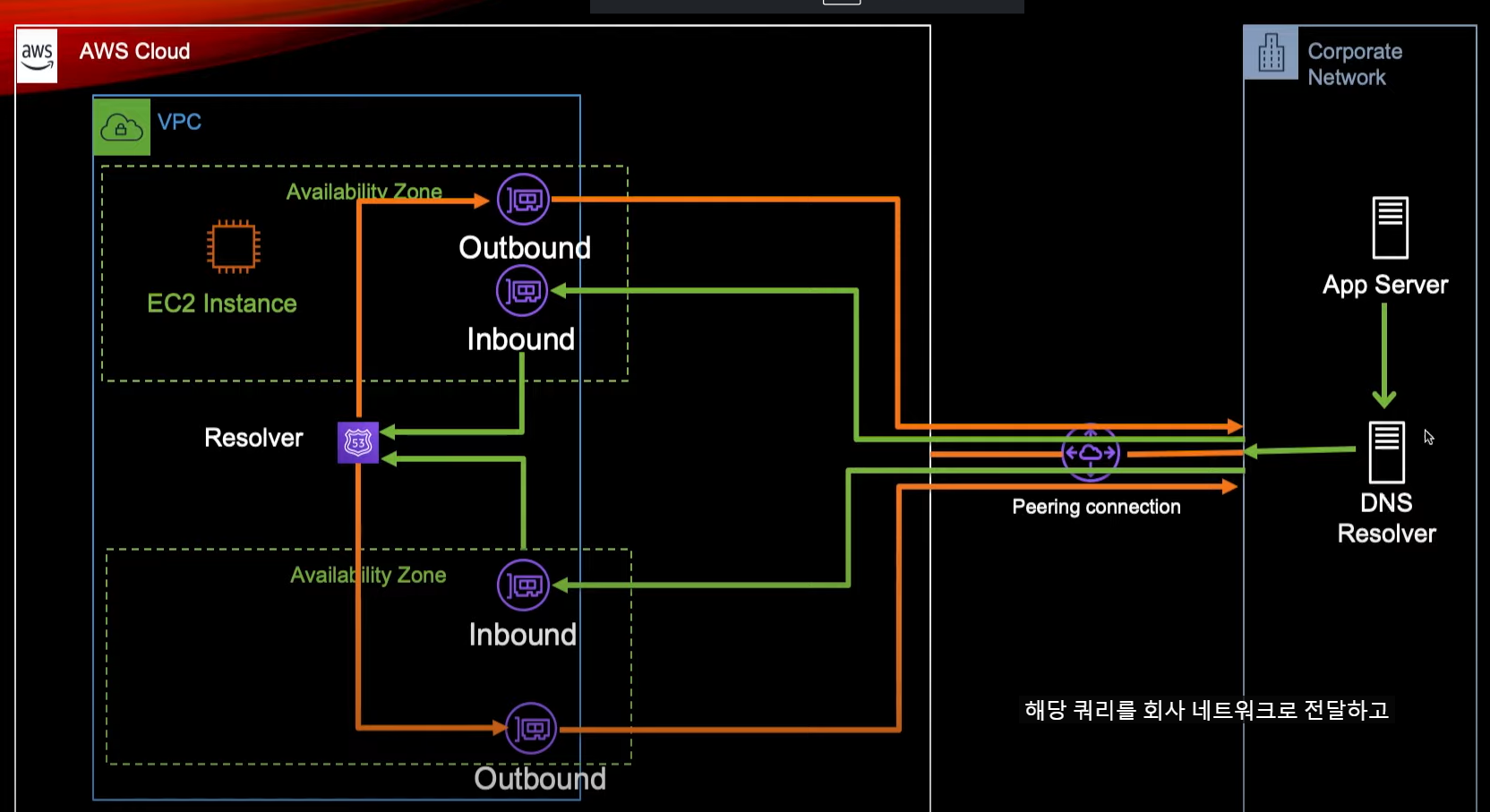

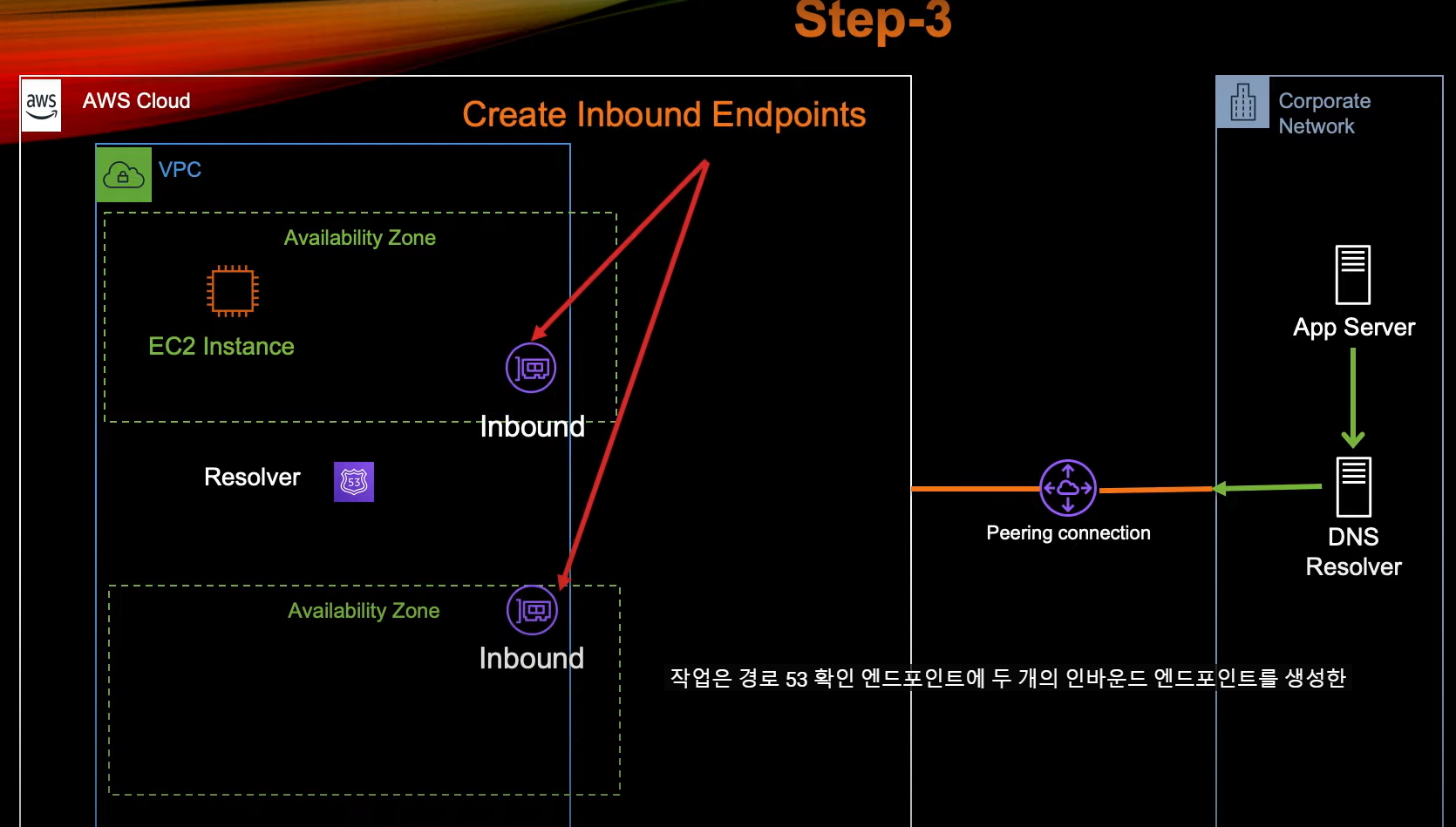

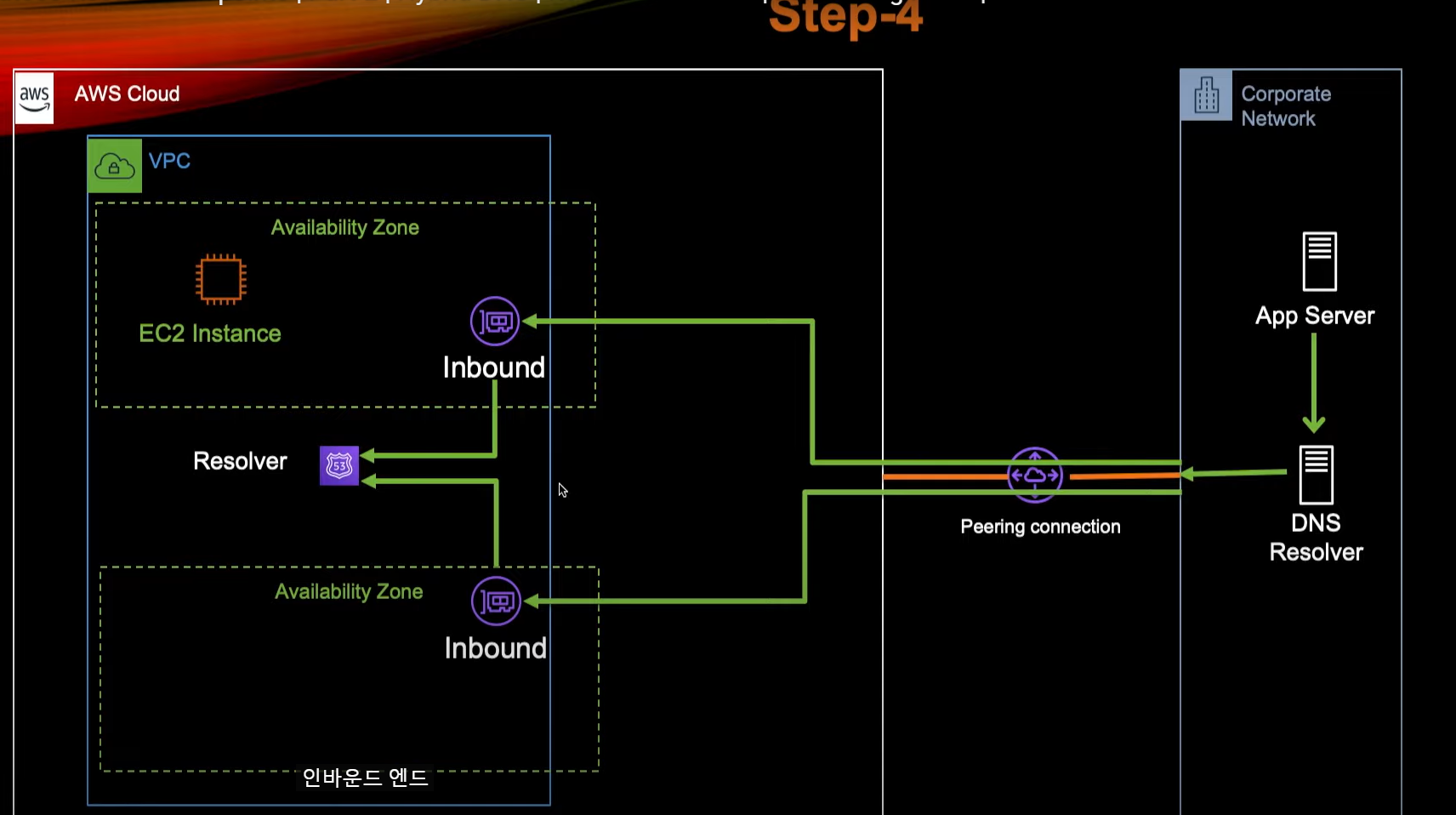

## Route53 인바운드 엔드포인트 최종흐름도









===================================================================

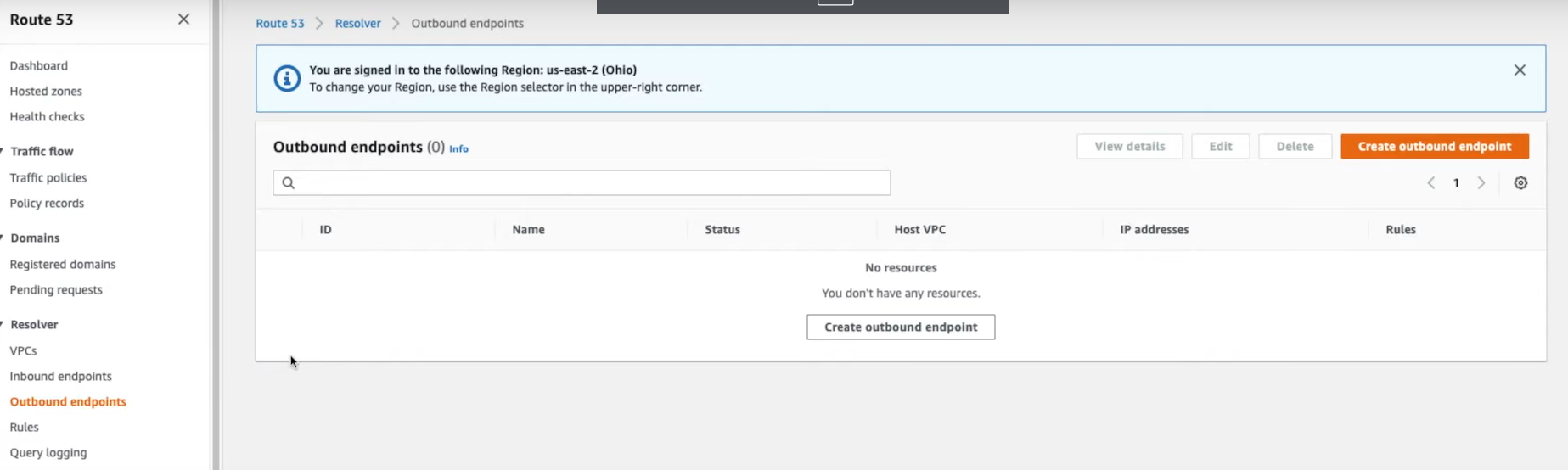

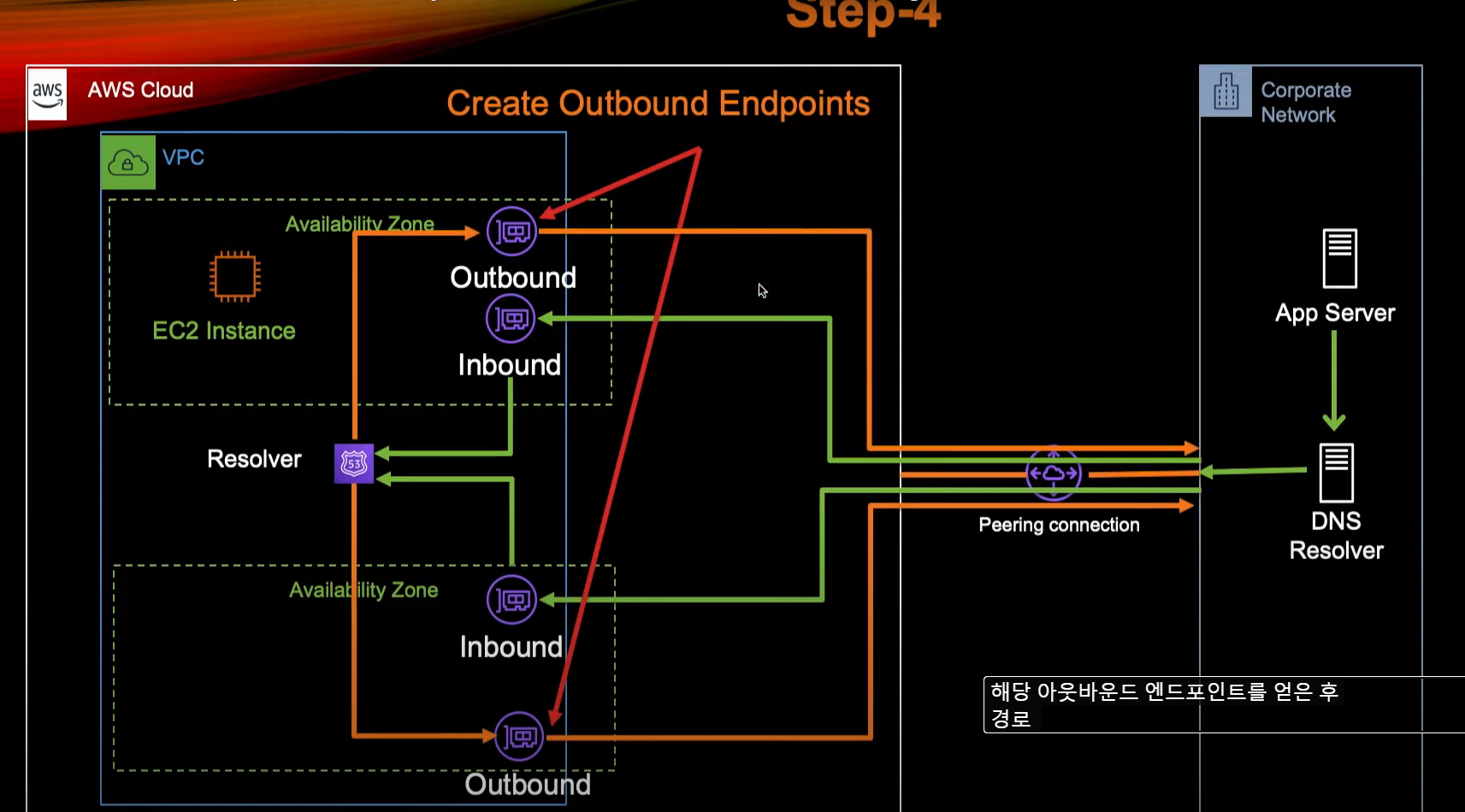

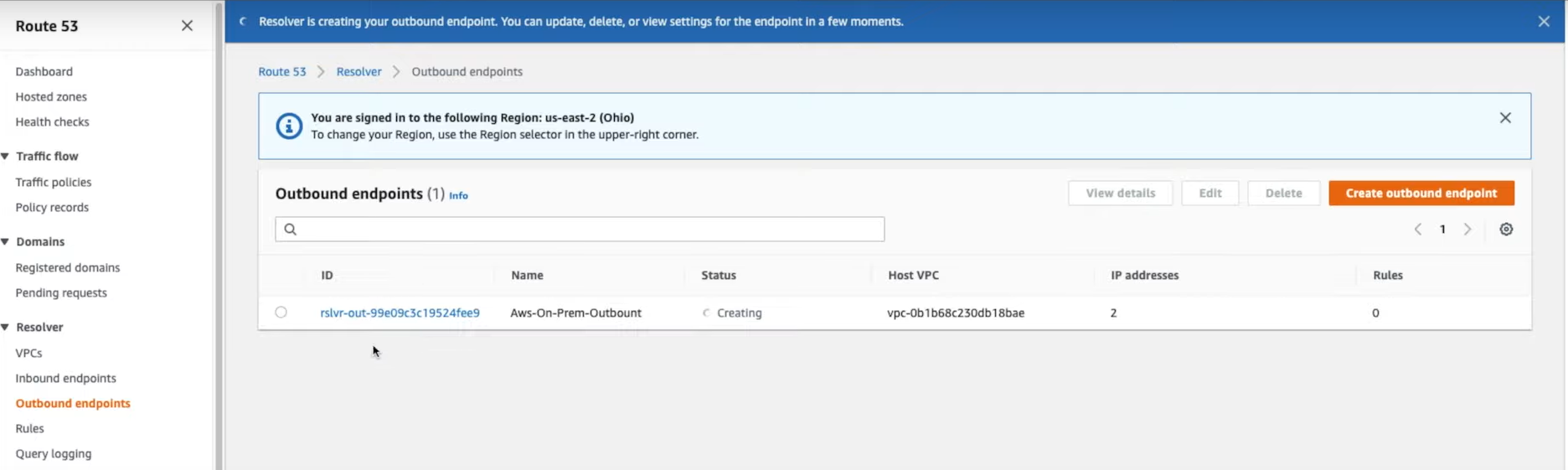

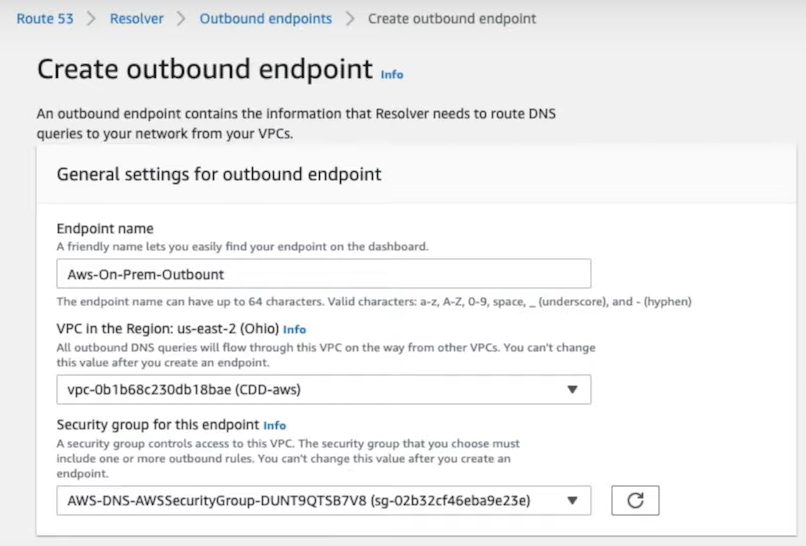

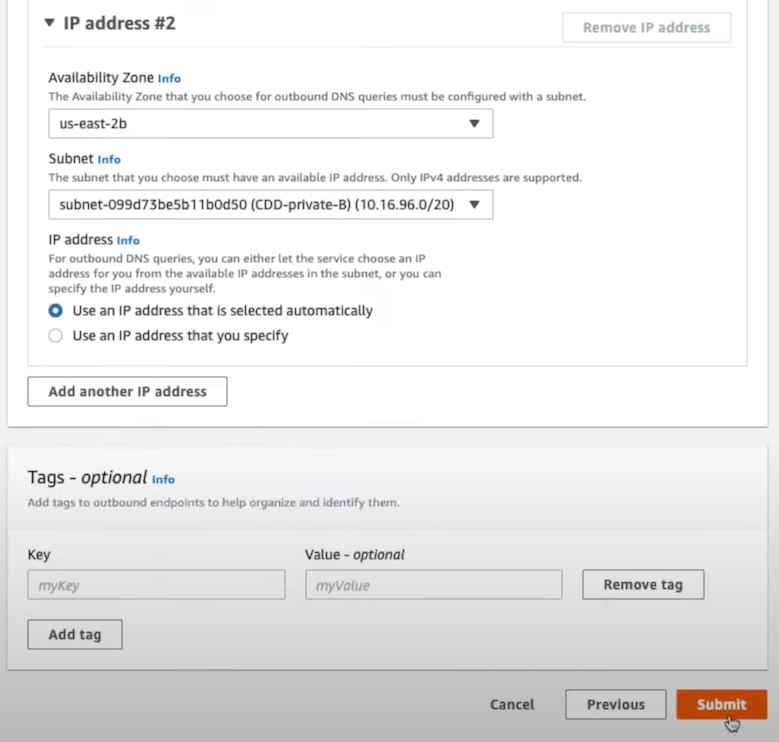

## Route53 이동 --> Create Outbound Endpoint

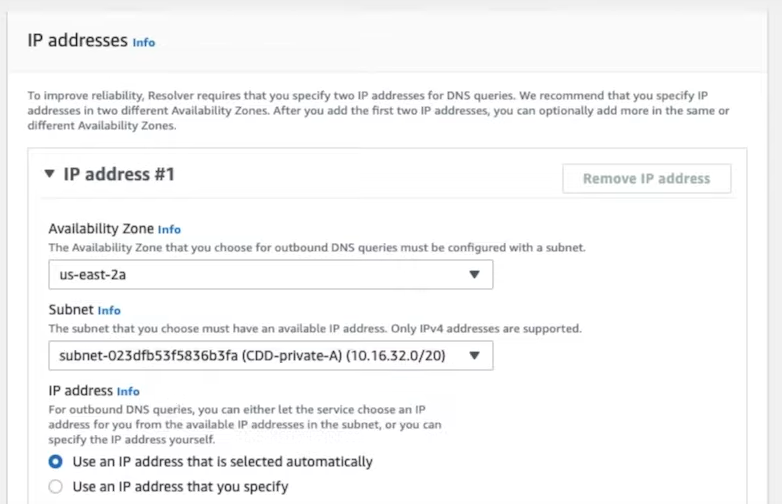

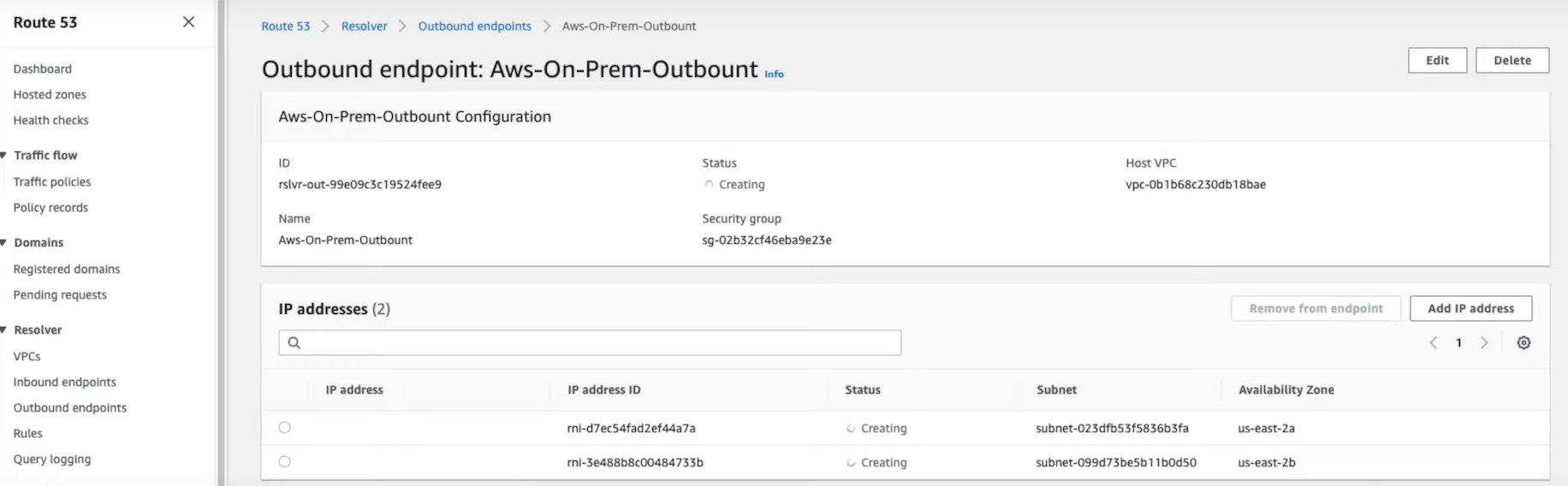

- Route53 아웃바운드 엔트포인트 생성









===================================================================



## 아웃바운드 엔드포인트 생성 후, 규칙 생성 필요!!

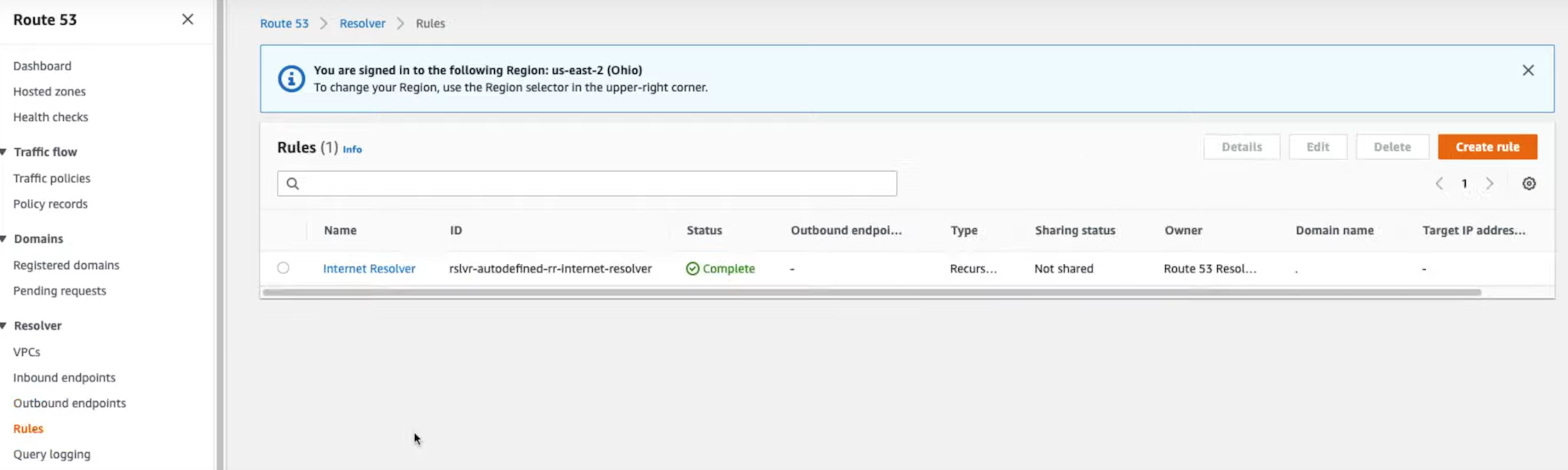

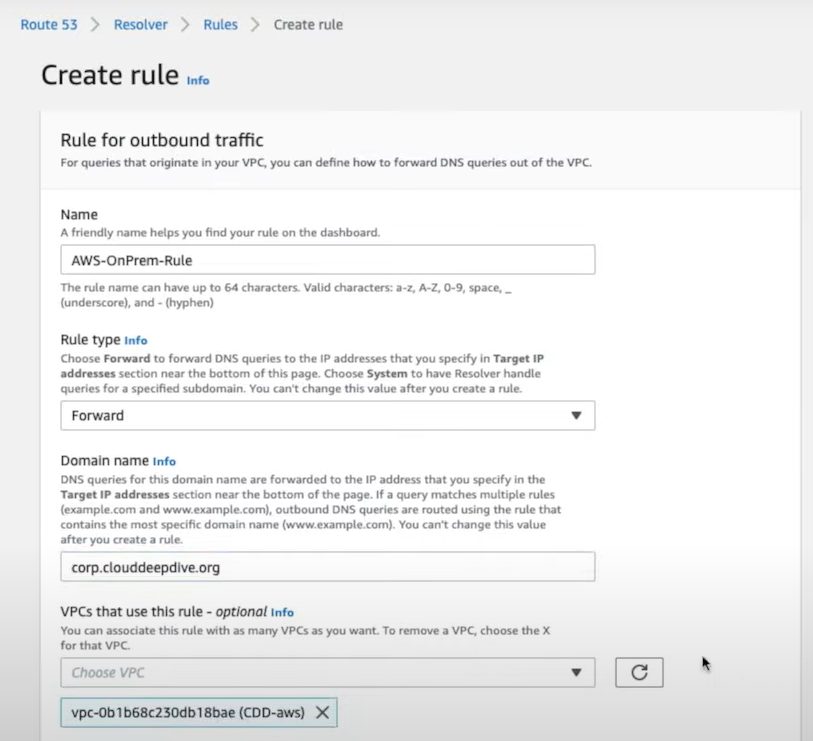

## Route53 이동 --> 규칙 생성 클릭 (다수 VPC 선택 가능)

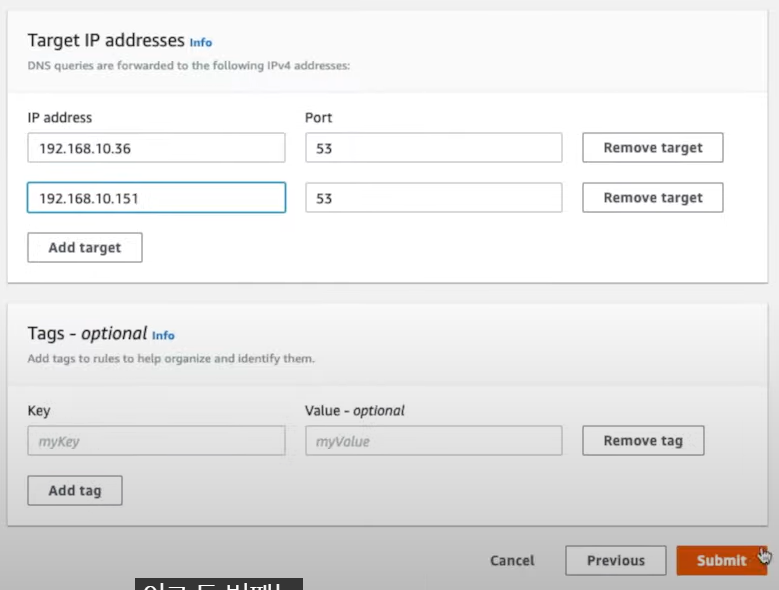

- 대상 IP주소에 ==> IDC DNS IP 등록

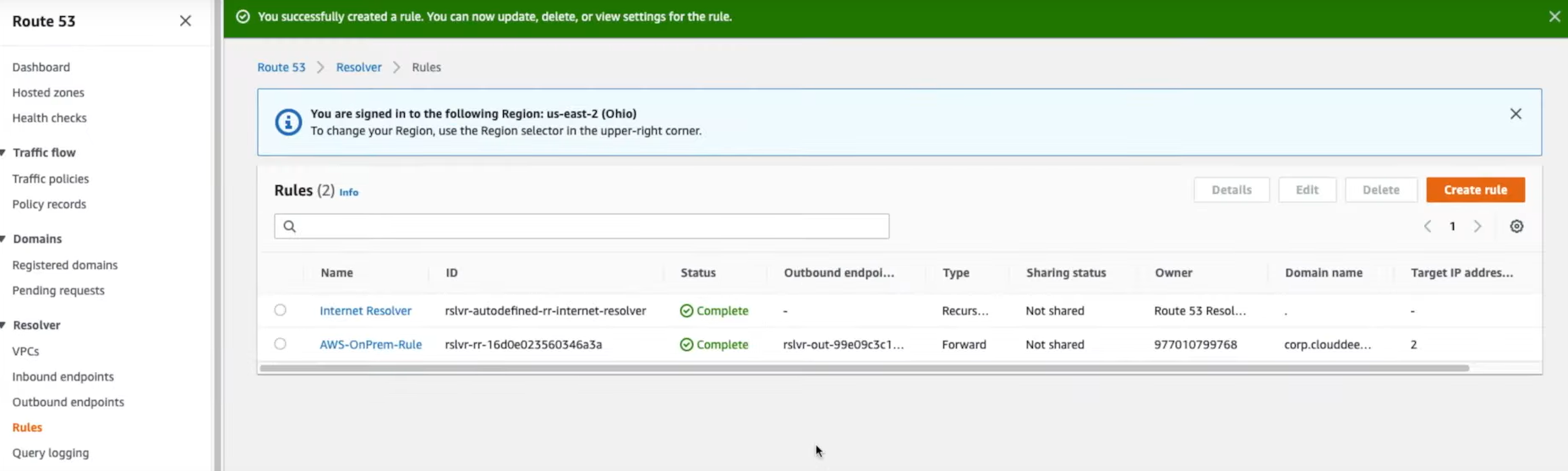

- 규칙 생성 완료 (AWS ==> IDC DNS로 질의)
   : EC2에서 IDC와 관련된 DNS 퀴리를 해결하는데 도움이 되는 규책 생성







===================================================================



## 최종 테스트

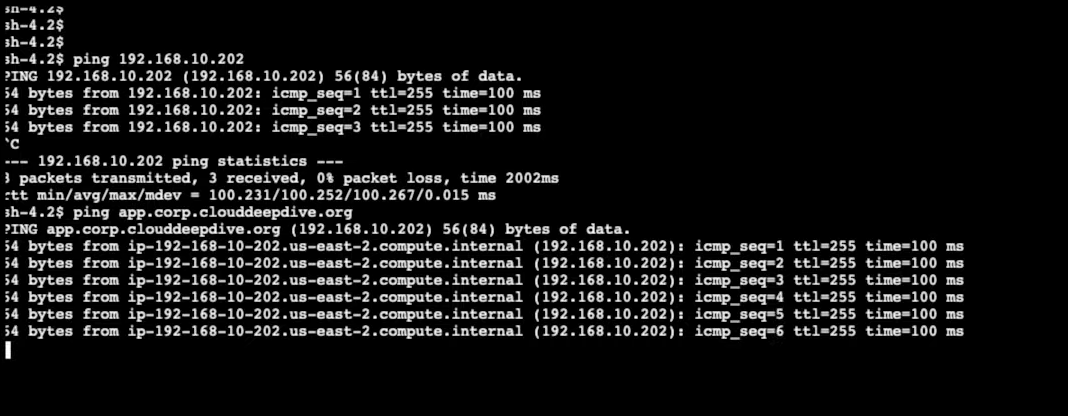

## EC2 ==> IDC APP 서버로 Ping 테스트
    : ping app.corp.clouddeepdive.org
    : ping 192.168.10.202













https://www.youtube.com/watch?v=oddzx0JiukQ
