GIBIC, SFP의 차이점 !!

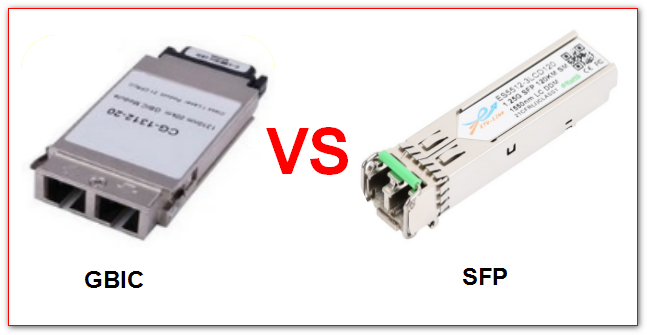

우리가 기가 비트 인터페이스 모듈에 대한 고객 문의를 할 때 우리는 일반적으로 SFP 모듈이라고 생각하지만 다른 기가비트 인터페이스 모듈 인 GBIC는 소홀히했습니다.GBIC가 점차적으로 SFP로 대체되는 이유는 무엇입니까?그들의 협회와 차이점은 무엇입니까?

GBIC이란 무엇입니까?
GBIC(Giga Bitrate Interface Converter)란 의미. 이 디자인은 핫 플러그,SC 인터페이스에 사용할 수 있습니다. 국제 표준에 부합하는 상호 교환 가능한 제품입니다. GBIC 인터페이스로 설계된 기가비트 스위치는 유연한 교환으로 시장에서 큰 시장 점유율을 차지합니다.

SFP 란 무엇입니까?
SFP는 Small Form-Factor Pluggable의 약자입니다.는 단순히 GBIC의 업그레이드 버전으로 간주 될 수 있습니다. SFP 모듈은 GBIC 모듈보다 훨씬 작기 때문에 동일한 라인 카드 또는 스위치에 더 많은 인터페이스를 가질 수 있습니다. 이제 더 많이 사용되는 LC 인터페이스를 더 많이 사용합니다. SFP 모듈의 다른 기능은 기본적으로 GBIC와 동일합니다.일부 스위치 공급 업체는 SFP 모듈 MINI-GBIC을 호출합니다.

SFP 모듈의 다른 기능은 기본적으로 GBIC와 동일하므로 그 차이점은 무엇입니까?
※껍질
GBIC의 셸은 더 크며 볼륨은 SFP 모듈보다 두 배입니다. GBIC은 SC 인터페이스를 사용하고 SFP는 LC 인터페이스를 사용합니다.

※앱을 바꾸다
GBIC와 SFP의 차이로 인해 응용 프로그램 스위치도 다릅니다.GBIC 모듈 해당 스위치는 GBIC 슬롯이며 SFP 모듈 해당 스위치는 SFP 슬롯입니다.

※광 커넥터
광섬유에 접촉하지 않는 사람들은 GBIC 및 SFP 모듈의 광 커넥터가 실제로는 같지 않다고 잘못 생각할 수도 있습니다. SFP 모듈은 LC 광 커넥터에 연결하고 GBIC는 SC 광 커넥터에 연결합니다.

※ 시장 경향
SFP의 크기가 작기 때문에 GBIC 모듈이 SFP 모듈로 교체되고 있습니다. 왜 이런 일이 일어나는 것입니까? GBIC의 크기가 너무 크기 때문에 스위치에서 너무 많은 공간을 차지하므로 스위치 보드 패널에서 사용할 수있는 인터페이스가 더 이상 없습니다. 그러나 SFP 광 모듈의 크기가 작 으면이 문제를 해결할 수 있습니다.
예를 들자면 6500 스위치에서 48 포트 GBIC 라인 카드에 대해 들어 본 적이 있습니까? 대답은 '아니요'이지만 48 포트 SFP 라인 카드가 있습니다.



출처 : http://ko.etulinktechnology.com/blog/gbic-vs-sfp-what-are-the-differences-_b129

GBIC 대 SFP --- 차이점은 무엇입니까?

GBIC, SFP 공통점
- 둘 다 광신호(Optical Signal)를 디지털 신호(Digital Signal)로 바꿔주는 Transceiver 입니다.



GBIC, SFP의 차이점

- 그 둘의 차이는 단순 크기 차이 밖에 없습니다. !!
- 실제로 SFP를 mini-GBIC이라고도 부릅니다.

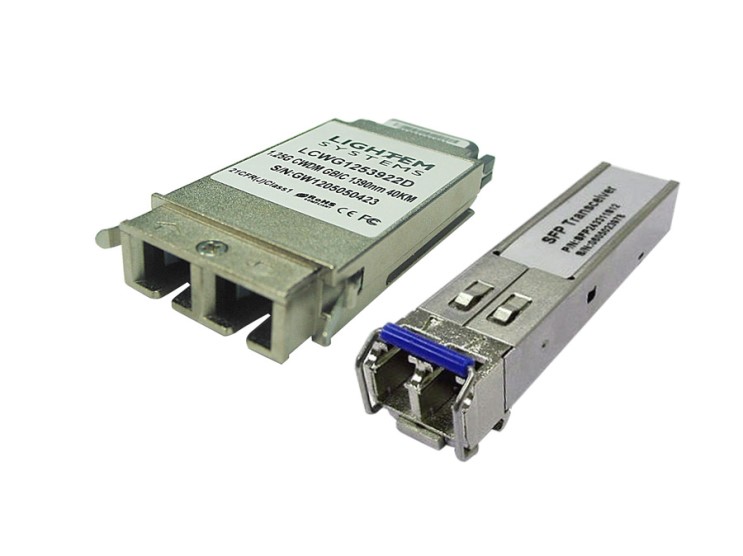

- 다음 그림은 GBIC과 SFP의 크기를 비교한 사진입니다.

- 위 그림과 같이 GBIC은 크기가 상대적으로 커서 현재 거의 사용이 안 되고 있습니다.





4. SFP 종류

- 광통신은 어떤 광 파장을 사용하느냐에 따라, attenuation 값이 달라집니다.
- 따라서, SFP는 어떤 광 파장을 사용하느냐에 따라 다양한 Type이 있습니다. 그것을 정리한 것이 아래 표 입니다.

Type	Mode	파장 (Wavelength)	최대 전송 거리	최대 지원 전송 속도
SX	Muli Mode	850nm	550m	1.25Gbps
LX	Single Mode	1310nm	10Km	2.5Gbps
EX	Single Mode	1310nm	40Km
ZX	Single Mode	1550nm	80Km
EZX (Enhanced ZX)	Single Mode	1550nm	120Km

- 광 Core는 850nm를 사용하는 Multi Mode와 1310nm or 1550nm를 사용하는 Single Mode로 나뉩니다.
- Single Mode가 Multi Mode에 비해서 전송거리가 더 깁니다. 단가가 비싼것은 당연하고요. 현재, 신규로 구축이 되는 광선로에서 Multi Mode는 거의 사용이 안되고 있습니다.





5. SFP, SFP+, XFP, QSFP+, CFP

- SFP를 더 발전 시킨 Transceiver들이 있습니다. 그것이 바로 SFP+, XFP, CFP 입니다.
- 각각의 속도 차이는 다음 표와 같습니다.

Transceiver 종류	최대 전송 속도
SFP	2.5Gbps
SFP+	10Gbps
XFP	10Gbps
QSFP+	40Gbps
CFP	100Gbps

- SFP+는 Enhanced SFP 입니다.
-  XFP는 10 Gigabit small Form-factor Pluggable 입니다. 라틴어 X는 10를 의미합니다.

- QSFP+는 Quad SFP+의 약자로 말 그대로 SFP+가 4채널로 있다는 것으로 이해하시면 됩니다. 즉, 1330nm 대역 4개의 파장 (1271nm, 1291nm, 1311nm, 1331nm)를 사용하여 단일 파장당 10Gbps를 지워낳여 총 40Gbps를 전송할 수 있는 Transceiver 입니다.  크기는 XFP와 동일 합니다.

- CFP는 C Form-factor Pluggable 입니다. 라틴어 C는 100를 의미합니다.
- CFP의 full name에 'small'단어가 없는 것을 확인할 수 있습니다. CFP는 크기가 무척 크기 때문입니다.

- SFP, SFP+는 크기가 같으며, XFP는 SFP+보다 크고, CFP가 가장 큽니다.

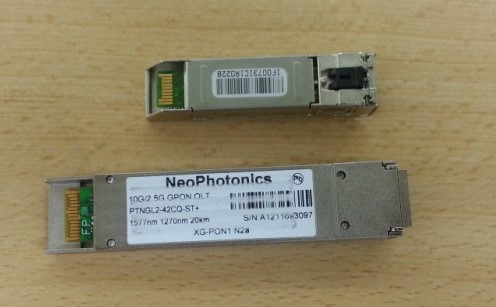

        ※ SFP+, XFP 크기 사진 비교

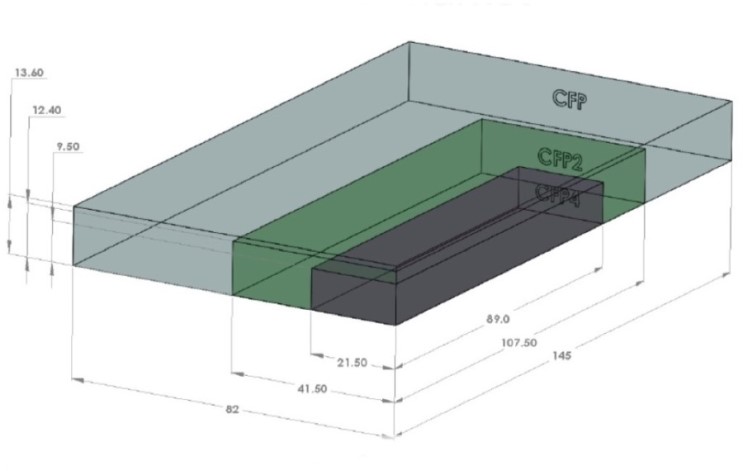

- CFP는 크기에 따라 CFP, CFP2, CFP4로 나뉩니다. CFP, CFP2, CFP4는 크기만 다를 뿐 성능은 동일합니다.



- SFP, SFP+, XFP, CFP 등은 MSA(Multi-Source Agreement) 표준을 따릅니다.
- MSA는 표준화 기구는 아니고, SFP, XFP, CFP 등 타입별로 관심있는 업체들이 모여서 optical transceiver의 electrical interface, optical interface, mechanical dimension 등등을 규정하여 업계에서 통용하는 표준을 만드는 그룹활동입니다.



- SFP, SFP+, XFP,QSFP+, CFP 중에서 SFP+가 당분간 가장 널리 쓰이는 Transceiver가 될 것입니다.
